Azure ADデータソースへの接続

  • 更新
TOP

    概要

    Azure ADにデータソースとして接続する方法について説明します。



    前提

    この記事は、以下の条件を前提としています。

    • TDV Server、TDV Studio、ウェブブラウザが実行可能なWindows OS の開発環境でTDV Server から AzureADへの接続確認およびOAuthSettings.txtを作成
    • OAuthSettings.txtを本番環境を想定したLinuxOSにTDV Server実行環境に配置することで、TDV Server (Linux) から AzureADへ接続



    開発想定環境（Windows）における作業

    最新版のAzureActiveDirectoryアダプタインストール

    CData社のページより最新版のAzureActiveDirectoryアダプタをダウンロードし、<TDVインストールフォルダ>\binにあるserver_utilを以下のように実行してインストールします。

    既存のAzureADアダプタをアンデプロイ

    server_util -server <hostname> [-port <port>] -user <user> -password <password> -undeploy -version 1 -name AzureActiveDirectory

    コマンド実行例：

    C:\Program Files\TIBCO\TDV Server 8.5\bin>server_util -server localhost -user admin -password tibco123 -undeploy -version 1 -name AzureActiveDirectory

    最新のAzureActiveDirectoryアダプタをデプロイ

    server_util -server <hostname> [-port <port>] -user <user> -password <password> -deploy -package <unzipped_file_location>\tdv.azuread\tdv.azuread.jar

    コマンド実行例：

    C:\Program Files\TIBCO\TDV Server 8.5\bin>server_util -server localhost -user admin -password tibco123 -deploy -package ..\adapter\TibcoDVAdapter\tdv.azuread\tdv.azuread.jar

    TDV Serverサービス再起動

    TDV Serverサービスを再起動します。

    アプリケーション作成

    AzureAD にてOAuth 2.0認証用のアプリケーションを作成します。

    作成方法は以下の記事をご確認ください。

    AzureADを使用したOAuth2ドメインの設定方法

    データソース設定

    開発想定環境（Windows）上のTDV StudioからTDV Server (localhost)に接続し、AzureActiveDirectoryアダプタを使用してデータソースを設定します。

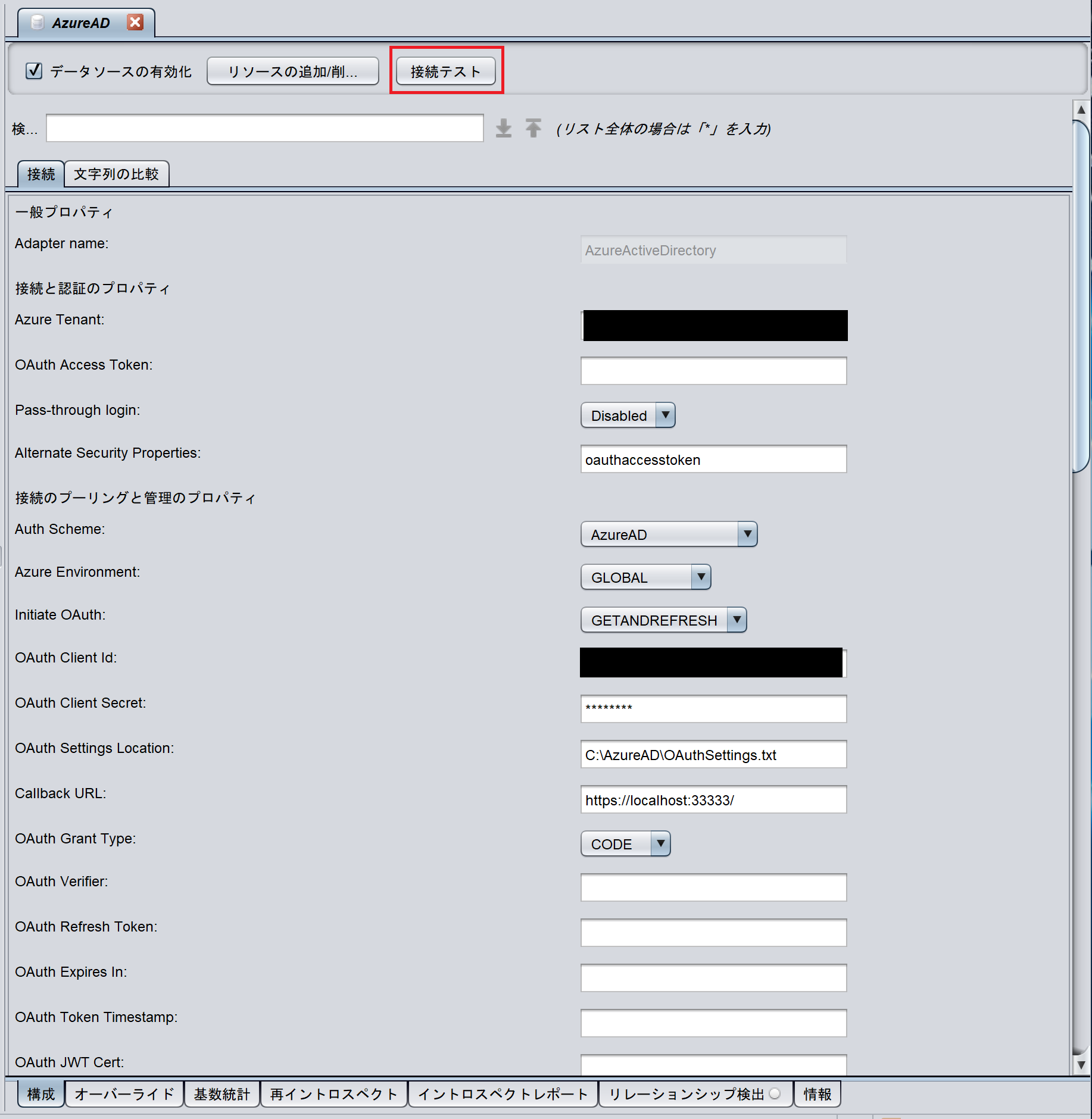

    以下のように各プロパティを設定します。

    項目 内容
    Azure Tenant テナントID
    Auth Scheme AzureAD
    Initiage OAuth GETANDREFRESH
    OAuth Client Id クライアントID
    OAuth Client Secret クライアントシークレット値
    OAuth Settings Location デフォルト値でも問題ありませんが、本記事では便宜上C:\AzureAD\OAuthSettings.txtに変更しています。
    Callback URL https://localhost:33333/
    OAuth Grant Type CODE


    この時点で一度Studioを閉じます。

    TDV Serverをコンソールから起動

    TDV Serverサービスを一度停止させ、コンソールから再度起動します。
    この作業は、本記事の冒頭でも言及したとおり、TDV Server、TDV Studioが同じマシン上に存在することが前提となります。

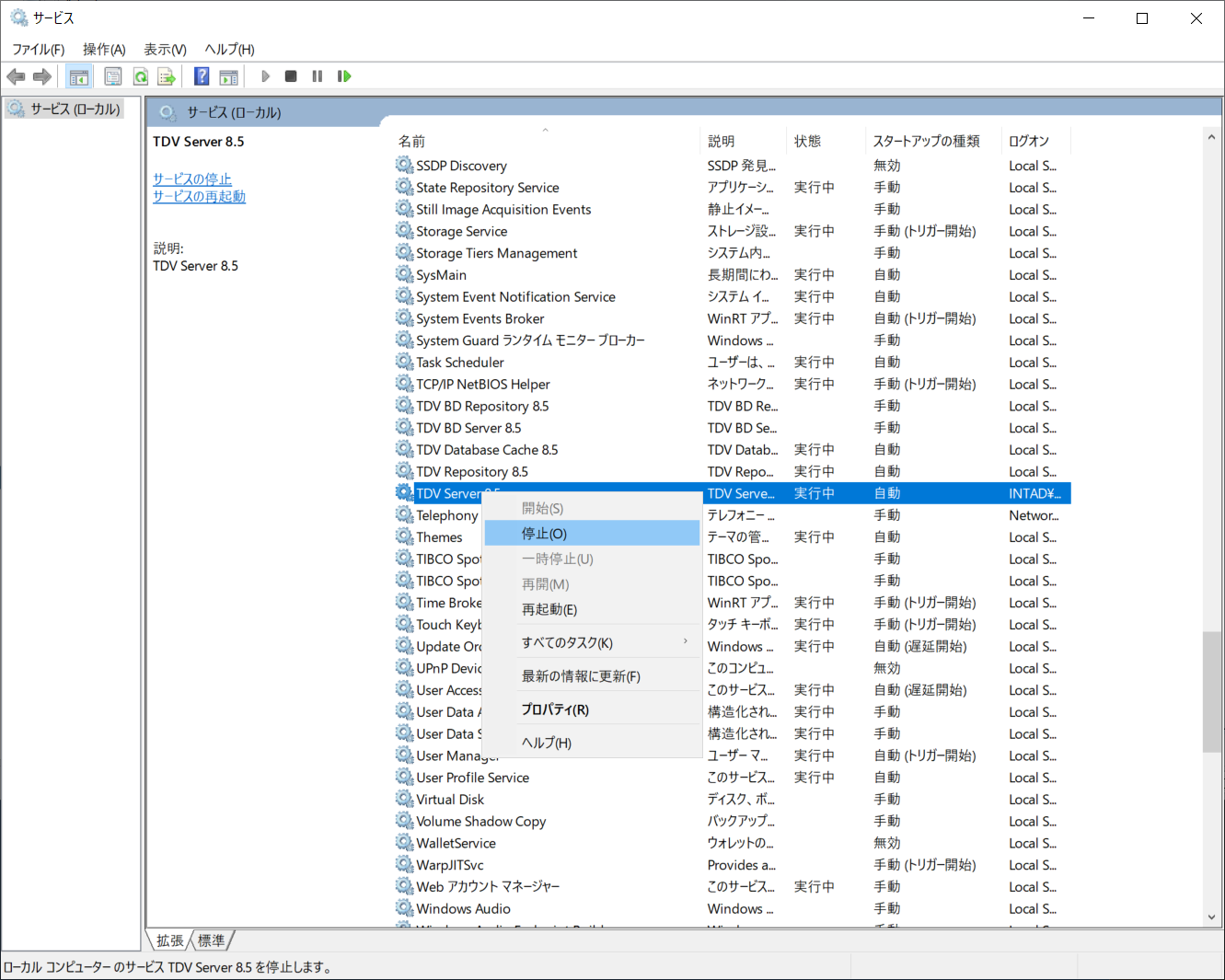

    一度TDV Serverサービスのみを停止させます。


    次に、管理者権限でコマンドプロンプトを起動し、<TDV Severインストールフォルダ>\binに移動してから以下のコマンドを実行します。

    composite_server.bat run

    実行すると、以下の例のようにTDV Serverが起動します。
    コマンドは終了せずに実行中のままにしておきます。

    C:\Program Files\TIBCO\TDV Server 8.5\bin>composite_server.bat run

    （省略）

    Starting the TIBCO Data Virtualization Server

    停止させたい場合は、Ctrl + C で停止させることができます。

    接続テスト

    この状態で再度TDV Studioで立ち上げ直したTDV Server (localhost)にログインし、先ほどのデータソースを開き、接続テストをクリックします。

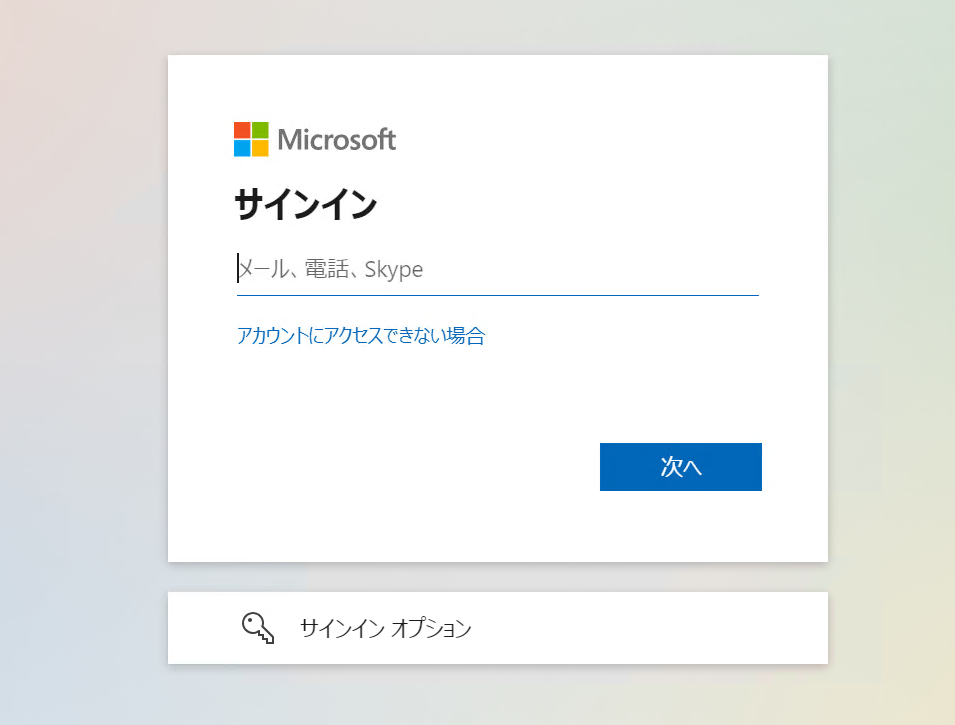

    すると、ブラウザが起動し、AzureADのページが開くので、ログインします。

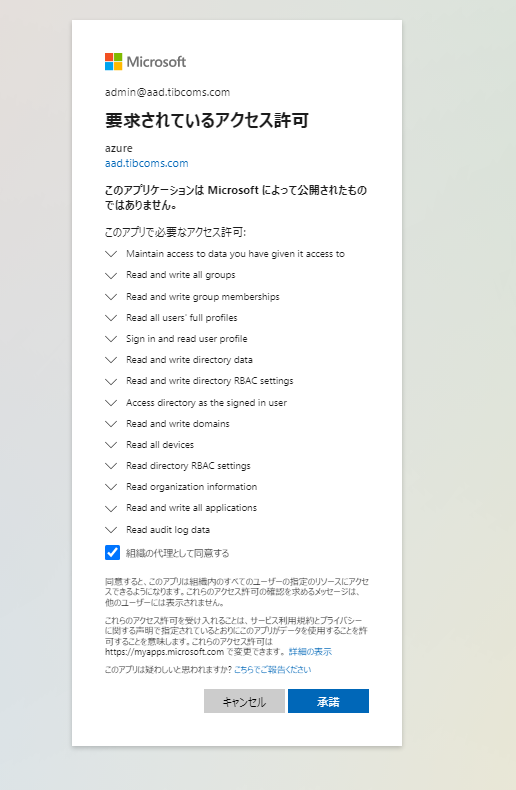

    アクセス許可の要求が表示される場合は、組織の代理人として同意するにチェックを入れ、承諾する必要があります。

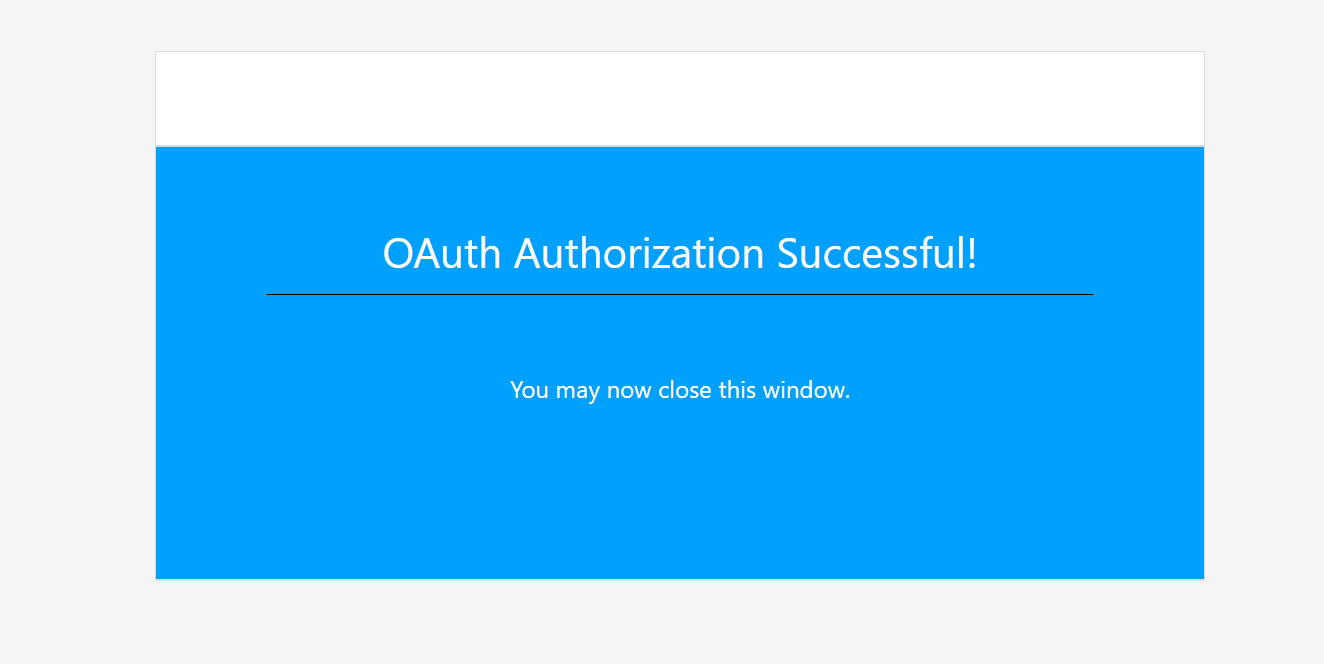

    認可が成功することを確認します。

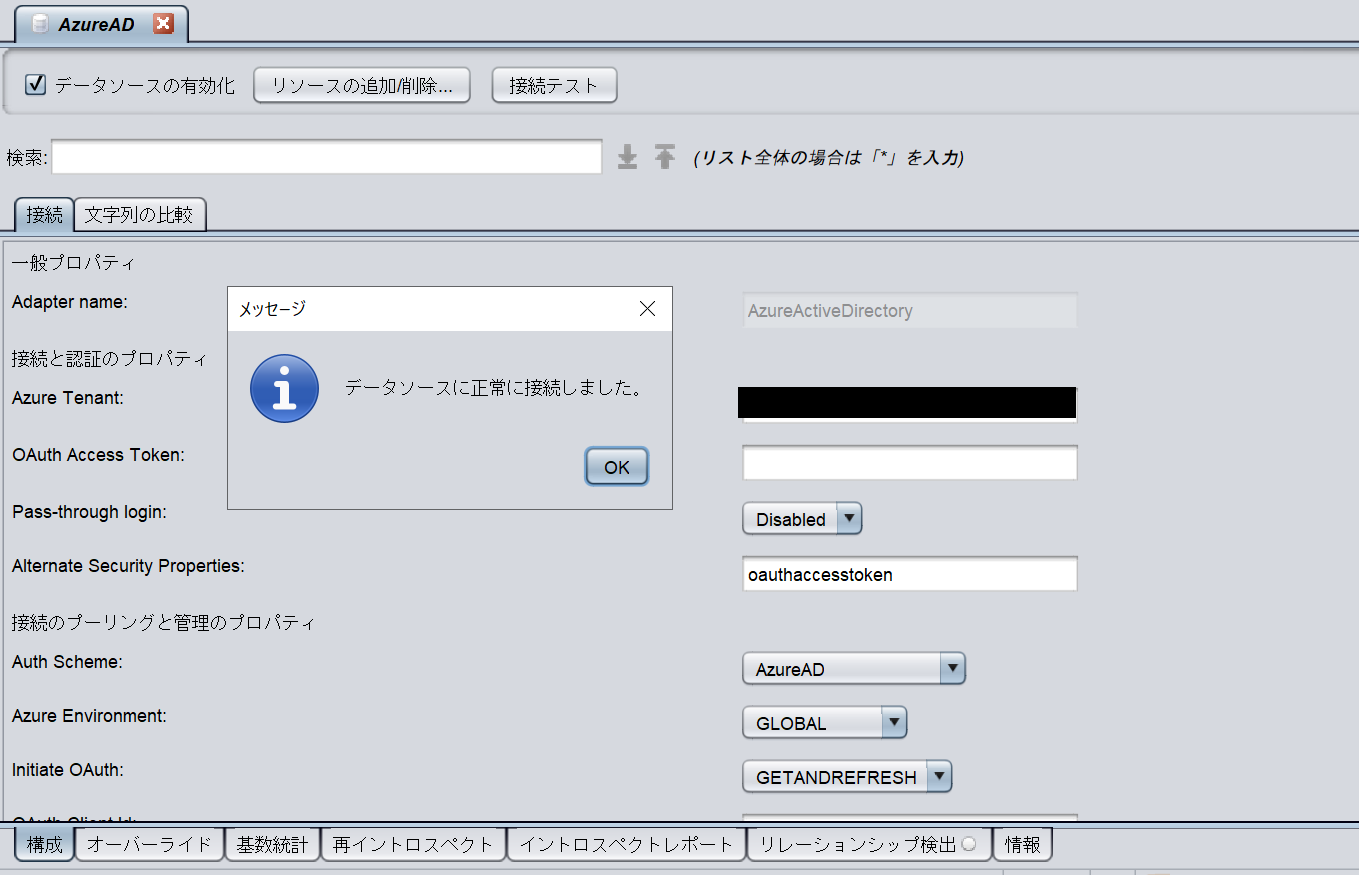

    この時点で、TDV Studio上でAzureADに正常に接続できていることを確認します。

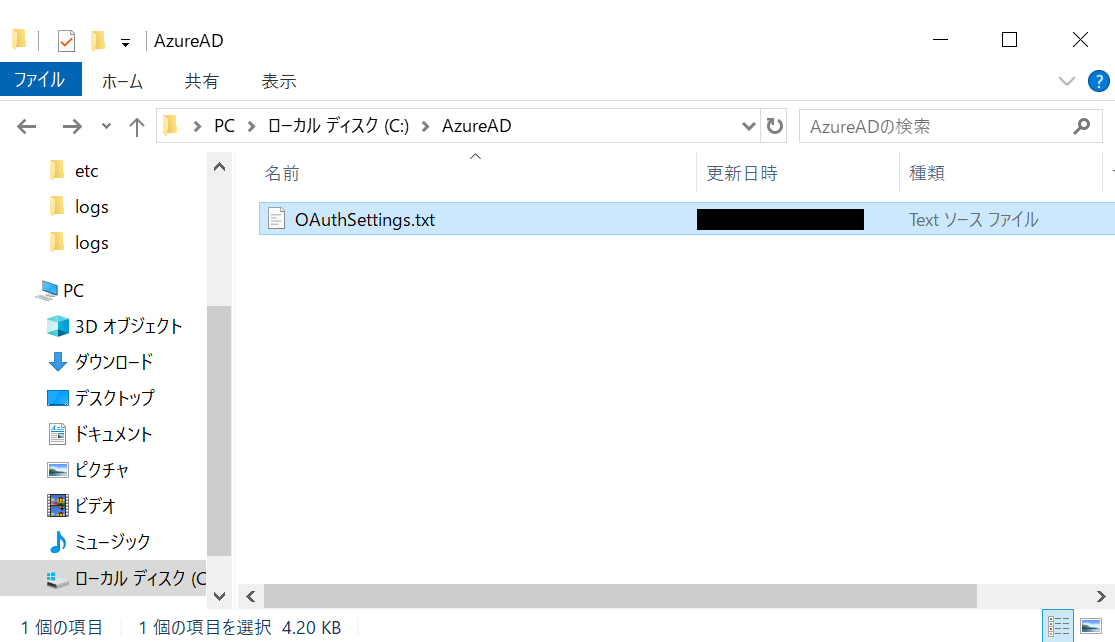

    OAuth Setings Locationに指定したパスに OAuthSettings.txt が作成されていることも確認します。


    イントロスペクト

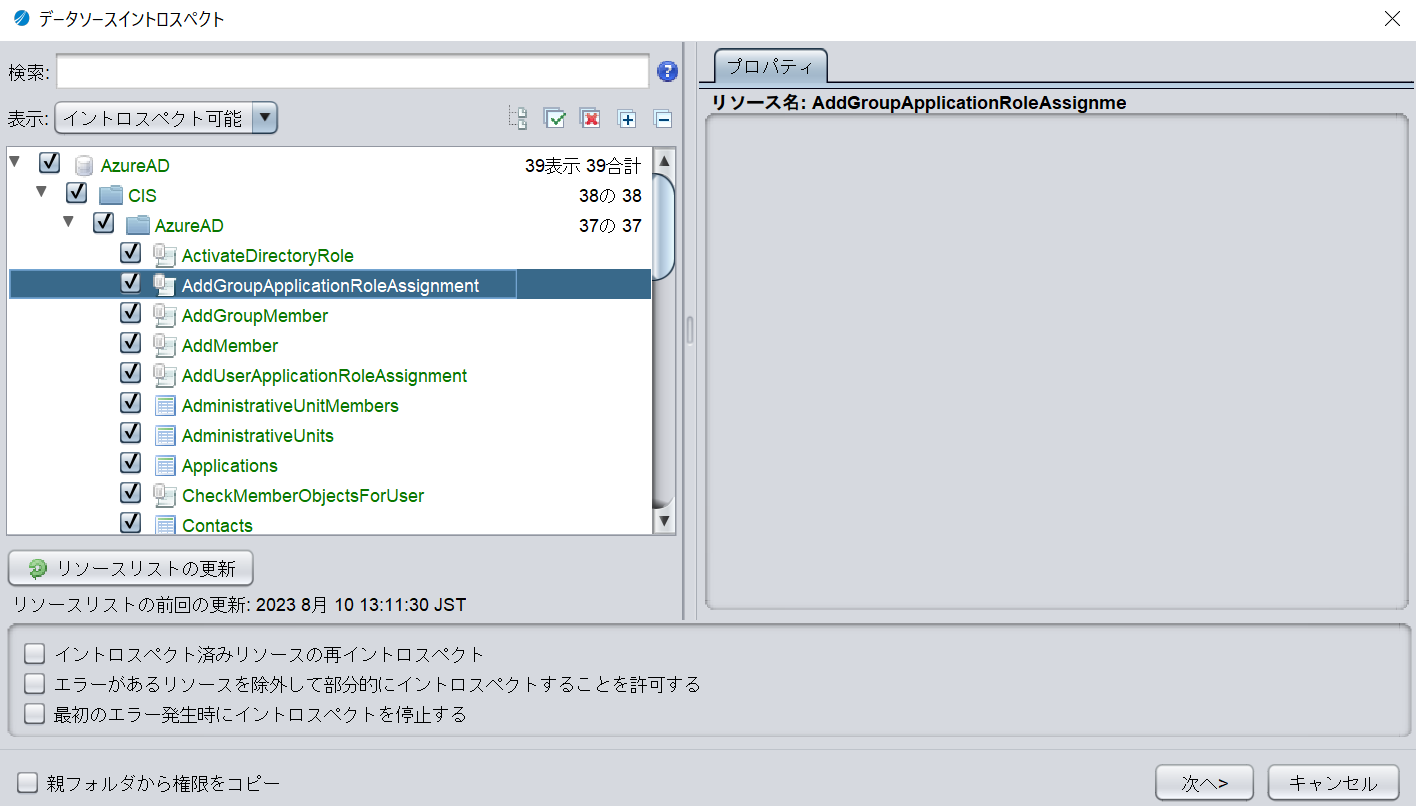

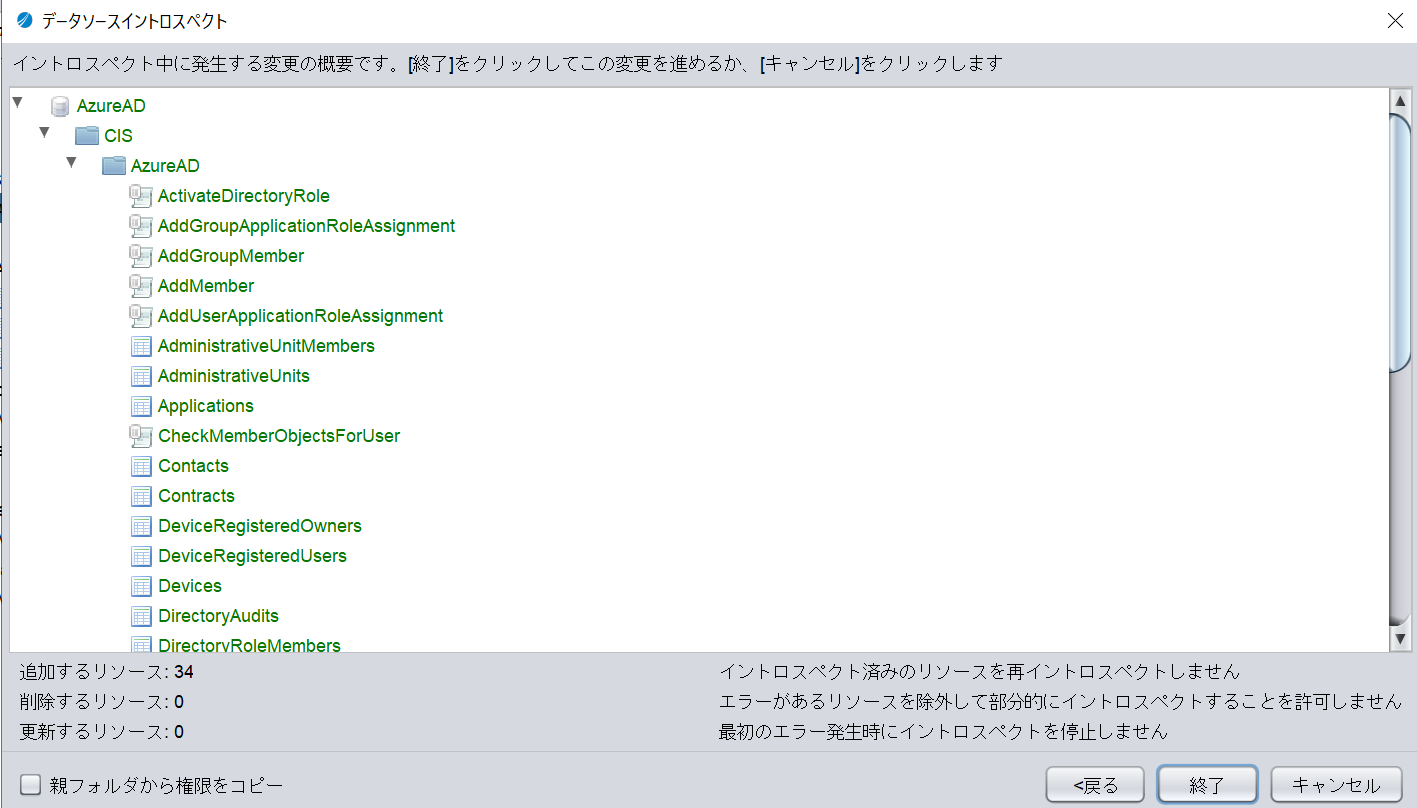

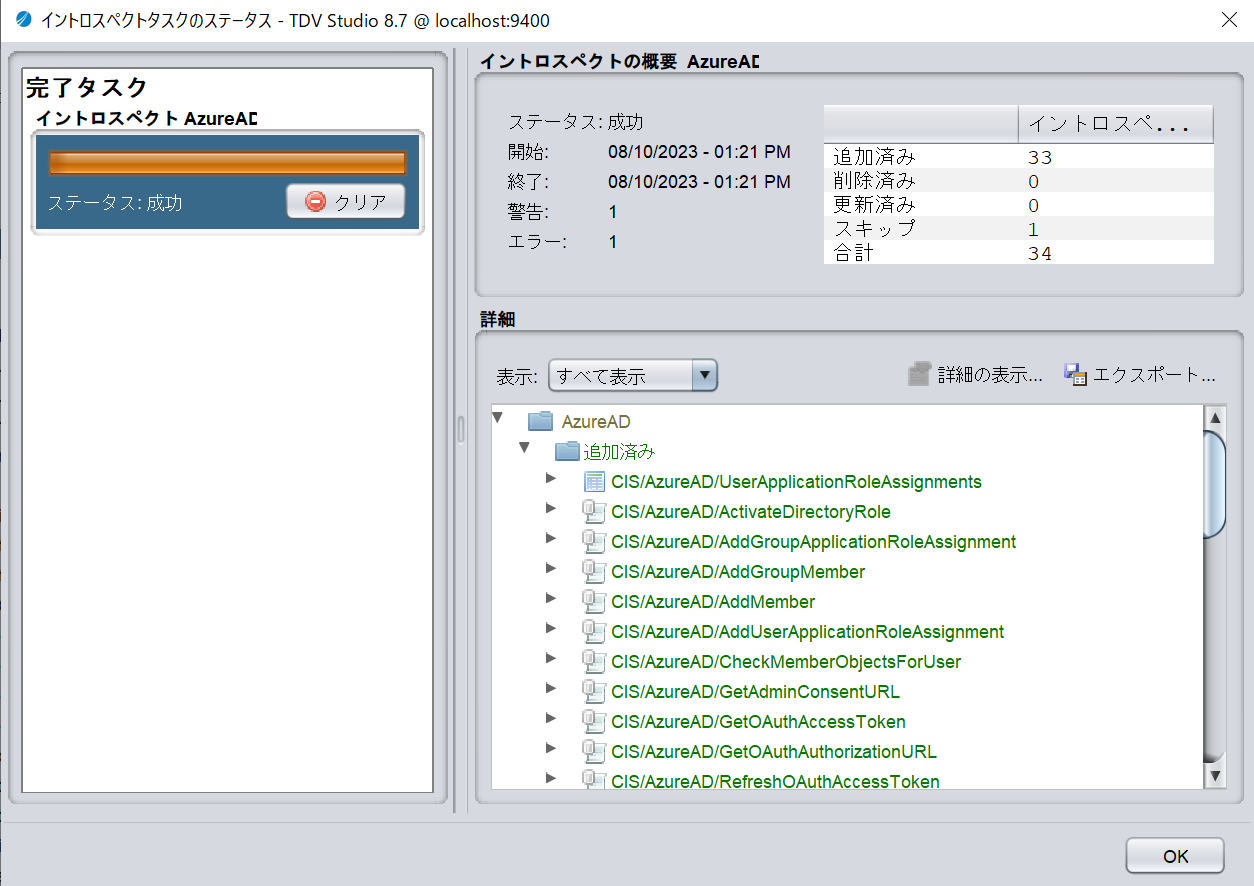

    リソースの追加/削除…をクリックしてイントロスペクトを行います。




    データ確認

    例として、Usersテーブルから以下のようにデータを取得できます。




    本番想定環境（Linux）における作業

    本番環境を想定したLinux版のTDV ServerからもAzureADに接続します。

    OAuthSettings.txtアップロード

    開発想定環境（Windows）で作成された OAuthSettings.txt を本番環境を想定したLinux版のTDV Serverにアップロードします。

    本記事では、/home/tibco/OAuthSettings.txtにアップロードします。

    最新版のAzureActiveDirectoryアダプタインストール

    開発想定環境と同様に、CData社のページより最新版のAzureActiveDirectoryアダプタをダウンロードし、<TDVインストールフォルダ>/binにあるserver_utilを以下のように実行してインストールします。

    既存のAzureActiveDirectoryアダプタをアンデプロイ

    server_util -server <hostname> [-port <port>] -user <user> -password <password> -undeploy -version 1 -name AzureActiveDirectory

    コマンド実行例：

    ./server_util.sh -server localhost -port 9400 -user admin -password tibco123 -undeploy -version 1 -name AzureActiveDirectory

    最新のAzureActiveDirectoryアダプタをデプロイ

    server_util -server <hostname> [-port <port>] -user <user> -password <password> -deploy -package <unzipped_file_location>/tdv.azuread/tdv.azuread.jar

    コマンド実行例：

    ./server_util.sh -server localhost -port 9400 -user admin -password tibco123 -deploy -package /home/tibco/work/tdv.azuread/tdv.azuread.jar

    インストールに成功すると、以下のように出力されます。

    Listening for transport dt_socket at address: 8005
    Success

    TDV Serverサービス再起動

    TDV Serverサービスを再起動します。

    sudo systemctl status cis.server

    データソース設定

    任意のWindows環境において動作するTDV Studioから本番想定環境（Linux）のTDV Serverに接続し、AzureActiveDirectoryアダプタを使用してデータソースを設定します。

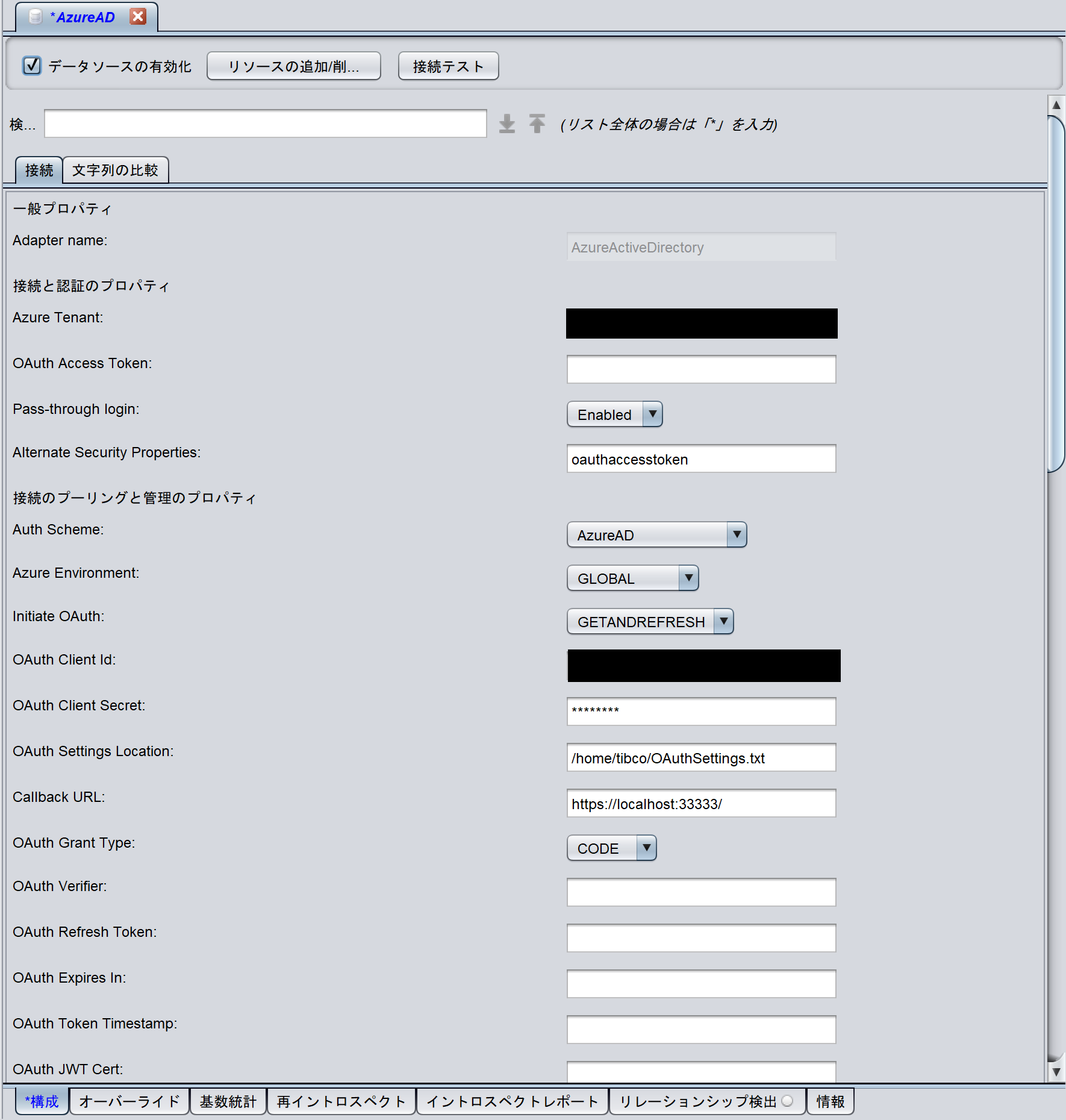

    以下のように各プロパティを設定します。

    項目 内容
    Azure Tenant テナントID
    Auth Scheme AzureAD
    Initiage OAuth GETANDREFRESH
    OAuth Client Id クライアントID
    OAuth Client Secret クライアントシークレット値
    OAuth Settings Location Linux環境におけるOAuthSettings.txtのパス
    本記事では/home/tibco/OAuthSettings.txtとします。
    Callback URL https://localhost:33333/
    OAuth Grant Type CODE


    接続テスト

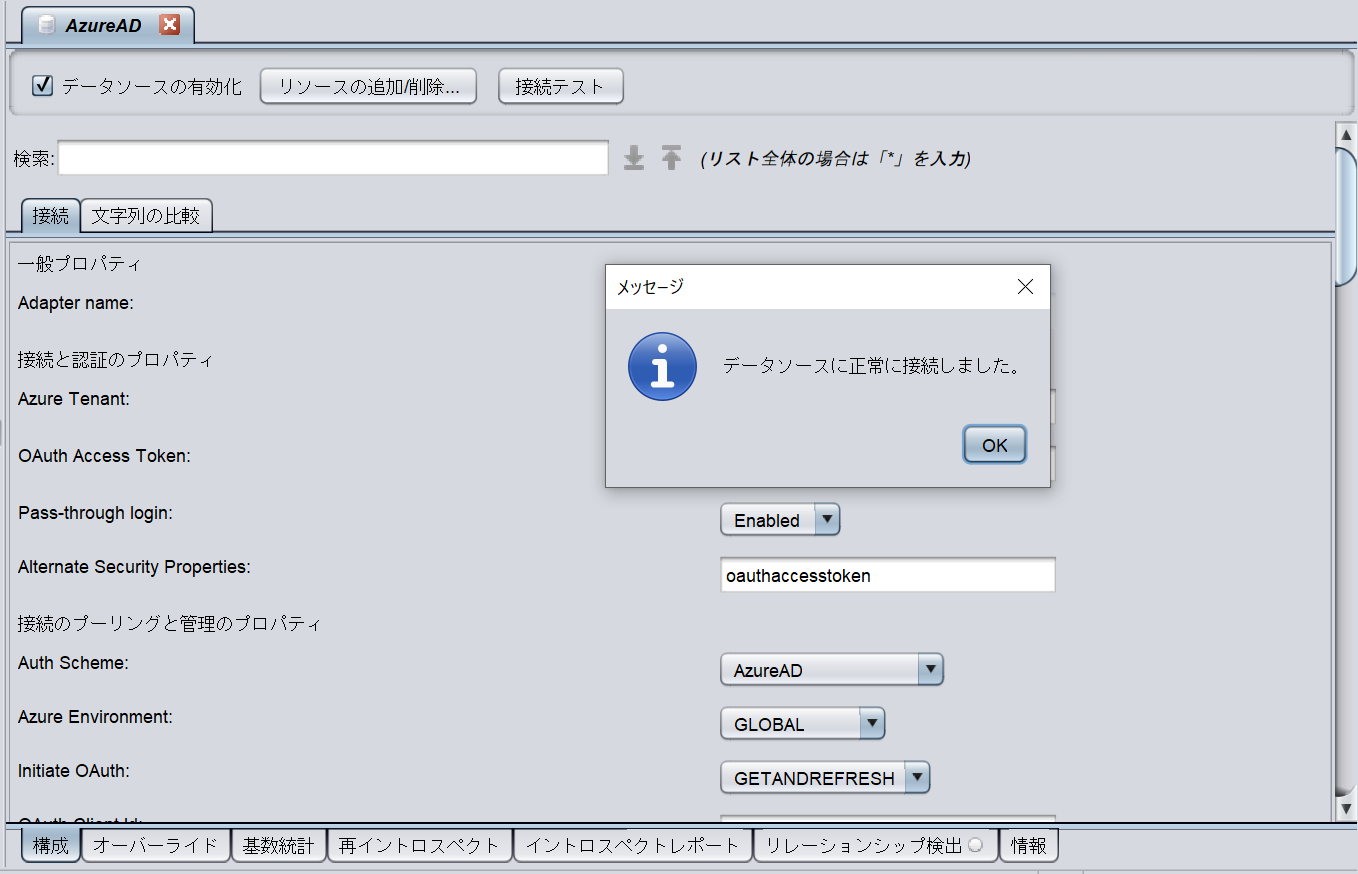

    接続テストボタンをクリックし、AzureADに正常に接続できることを確認します。


    この後はイントロスペクトを実施し、開発想定環境（Windows）と同様にデータが取得できることを確認します。
