バージョン情報

製品	バージョン
EBX	6.2.0
Data Exchange Add-on	6.2.0

概要

EBX上でのデータモデルの作成は、UI上のデータモデルメニューから以外に、動的データモデリング機能を利用することでデータモデルのテーブルとフィールドを作成することが可能です。

本稿では、この動的データモデリング機能の使い方について説明します。

動的データモデリングで扱えるファイル形式と各形式における作成方法

動的データモデリングでは、

Excel
XML
DDL（SQL）

のいずれかのファイル形式でデータモデルを作成し、EBXにインポートします。本章では、これらの形式間で主に異なる点を示した後、各形式におけるデータモデル作成方法を説明します。

各形式の比較一覧

各形式の主な差異は、下表のとおりです。ただし、いずれの形式においても、ファイルインポート後にグループの作成、データ型・主キーの指定が可能です。

ファイル形式		作成できるエレメント	データ型の指定	主キーの指定
Excel	データあり（方式①）	テーブル、フィールド	不可：すべてString型として認識	不可：A1セルの属性を主キーとみなす
Excel	データなし（方式②）	テーブル、フィールド、グループ	可	可
XML		テーブル、フィールド、グループ	不可：すべてString型として認識	不可：XML上で最初に出現するフィールドを主キーとみなす
DDL		テーブル、フィールド	可	可

Excel

Excelによるデータモデルの作成を行う際は、①すでにEBXにインポートしたいデータまたはテーブル定義をExcel形式で持っている場合と ②Excelでのデータは無く最初からデータモデルを作成する場合で、下記二通りの方法の使い分けが可能です。

①データまたはテーブル定義をExcelで持っている場合

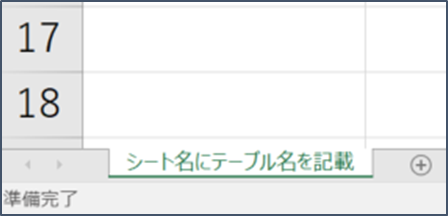

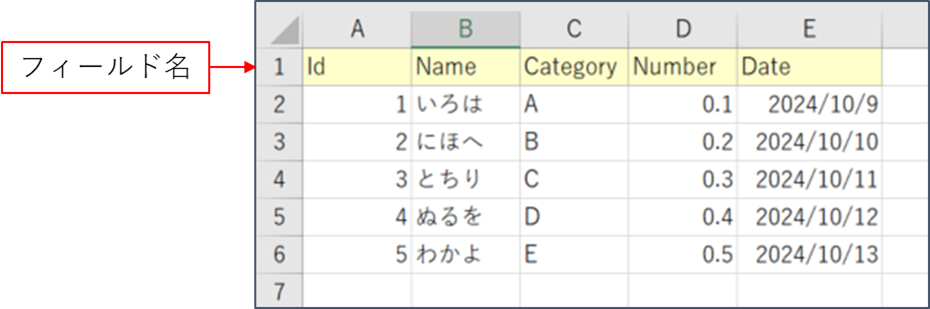

この場合は、Excelのシート名をテーブル名とし、シートの1行目をフィールド名することで、EBXにテーブルと属性を認識させることができます。

動的データモデリングでは、シート上の1行目以外に存在するデータはすべて無視されます。

注意点

この方式を利用した場合、A1セルに存在する値がテーブルの主キーのフィールド名として扱われます。
各属性のデータ型は、インポート時点ではEBXのString型として扱われます。このデータ型の変更については、次章の「作成したファイルのインポートとXSDファイルの生成」の手順をご参照ください。

②データまたはテーブル定義がない場合

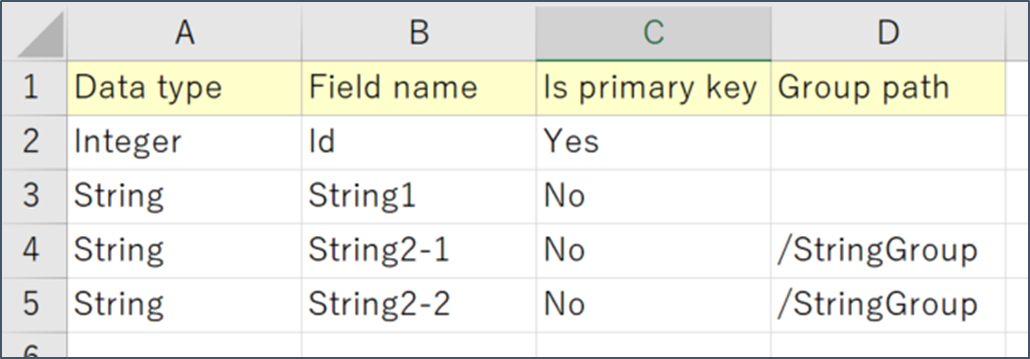

この場合は、Excelでフォーマットを作成し、テーブル、フィールド、グループを定義する必要があります。Excelのフォーマットは、

シート名に定義したいテーブル名
各シートの1行目A列~D列に "Data type"、"Field name"、"Is primary key"、"Group path"

をそれぞれ記載します。（下図）

注意点

"Data type"を空欄にした場合、そのフィールドはString型として認識します。

それぞれのカラムに記載する内容は、下表のとおりです。

カラム	内容
Data type	データ型を定義します。ここに記載するデータ型の書き方と、EBXおよび一般にSQLで書かれるデータ型との対応については、こちらをご参照ください。
Field name	フィールド名を定義します。
Is primary key	主キーを定義します。Yes/Noで指定します。（ケースセンシティブのため、"YES"や"no"ではエラーとなります。）
Group path	フィールドをグルーピングする際には、そのフィールドを含むグループのパスを記載します。グループは、"/group1/group2"のように階層を作成できます。

XML

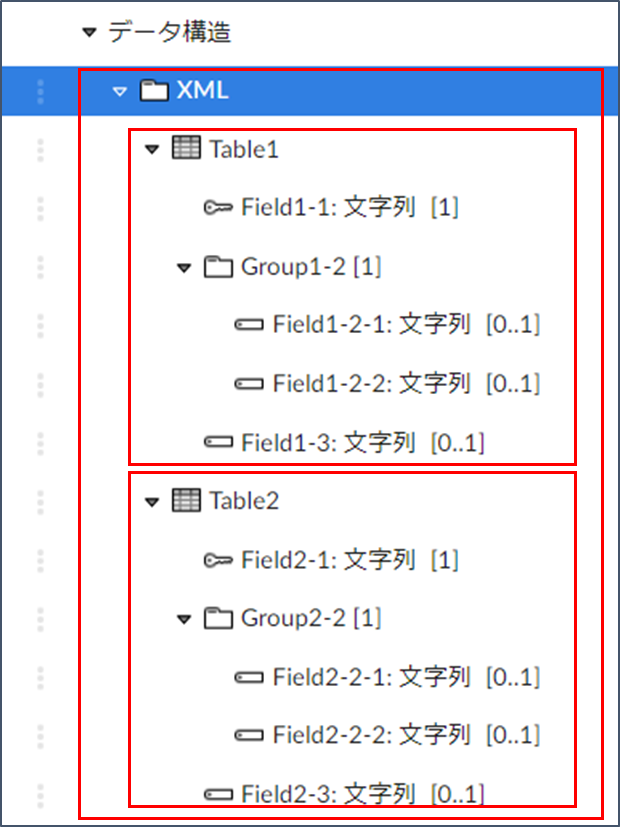

XMLでデータモデルを記述する際には、テーブル名、フィールド名、グループ名をタグの名前として設定し、テーブルの構造をタグで作成します。例えば、次のようなデータモデルを作成する場合：

作成するXMLは次のようになります。

サンプル

<root>
    <Table1>
        <Field1-1>1</Field1-1>
        <Group1-2>
            <Field1-2-1>1</Field1-2-1>
            <Field1-2-2>1</Field1-2-2>
        </Group1-2>
        <Field1-3>1</Field1-3>
    </Table1>
    <Table2>
        <Field2-1>1</Field2-1>
        <Group2-2>
            <Field2-2-1>1</Field2-2-1>
            <Field2-2-2>1</Field2-2-2>
        </Group2-2>
        <Field2-3>1</Field2-3>
    </Table2>
</root>

注意点

XMLにおいてタグで定義した各エレメントは、XMLファイルをEBXにインポートする段階で、テーブル、グループ、フィールドのいずれかであるかをEBXが認識します。この時、XMLタグのみで定義されている（＝開始タグと終了タグの間に値がない）エレメントはフィールドとして認識されないため、何かしらの値をタグで挟む必要があります。
テーブルの主キーは、そのテーブル内で最初に出現するフィールドが指定されます。
各属性のデータ型は、インポート時点ではEBXのString型として扱われます。このデータ型の変更については、次章の「作成したファイルのインポートとXSDファイルの生成」の手順をご参照ください。

DDL

SQLのDDLを用いて、テーブルおよびフィールドを定義することも可能です。SQLで

動的データモデリングで使用できるコマンドについては、こちらをご参照ください。

EBX上のデータ型と一般にSQLで書かれるデータ型との対応については、こちらをご参照ください。

サンプル

CREATE TABLE TEST_5
(identifier INTEGER NOT NULL,
name        VARCHAR(10) NOT NULL,
birthday    DATE ,
PRIMARY KEY (identifier));

注意点

DDL上で制約条件（上記サンプルの" VARCHAR(10)" など）を記載しても、動的データモデリングでその制約は反映されません。続くステップにて、EBX上でデータモデル作成後に制約条件を付加する必要があります。

作成したファイルのインポートとXSDファイルの生成

ファイルのインポート

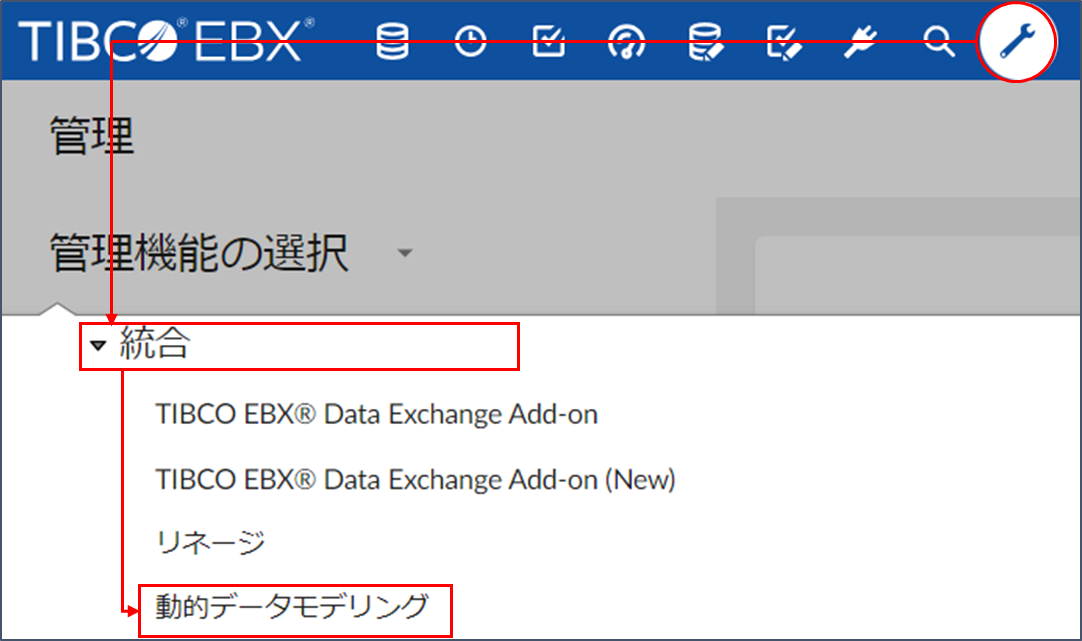

上記手順でファイルを作成後、EBXに動的データモデリングのメニューからインポートします。動的データモデリングのメニューは、上部メニューバーの[管理]>[統合]>[動的データモデリング]にあります。

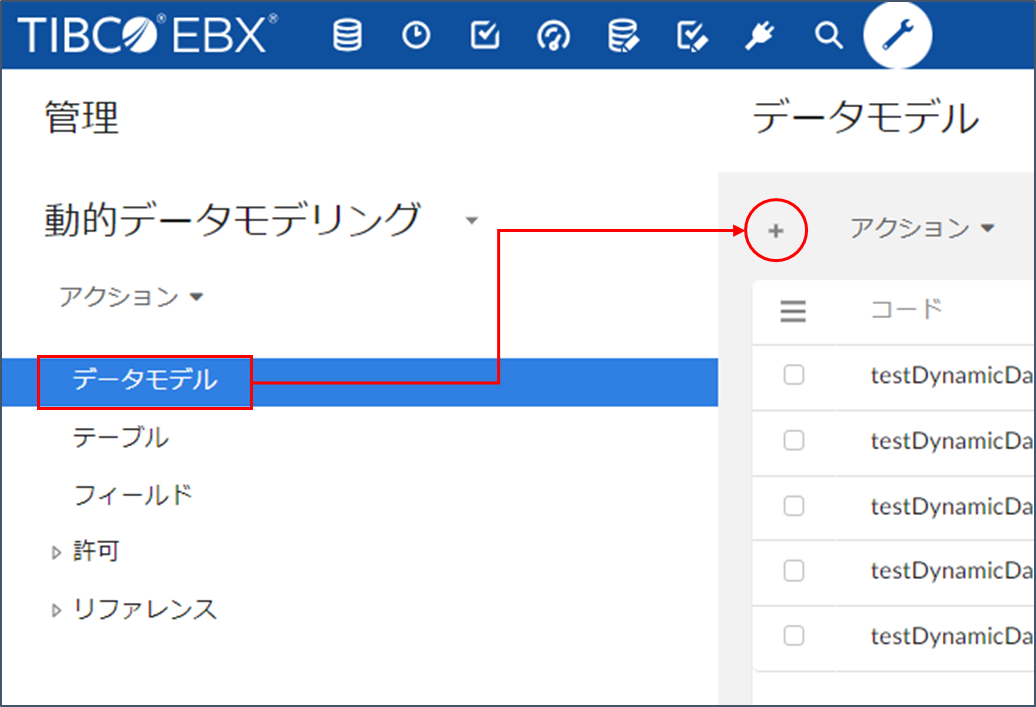

[データモデル]メニューで新規レコードを作成、[保存]します。（レコード作成時、[コード]および[名称]の入力を求められますが、EBX上に作成するデータモデルの物理名や論理名とは無関係の値となります。）

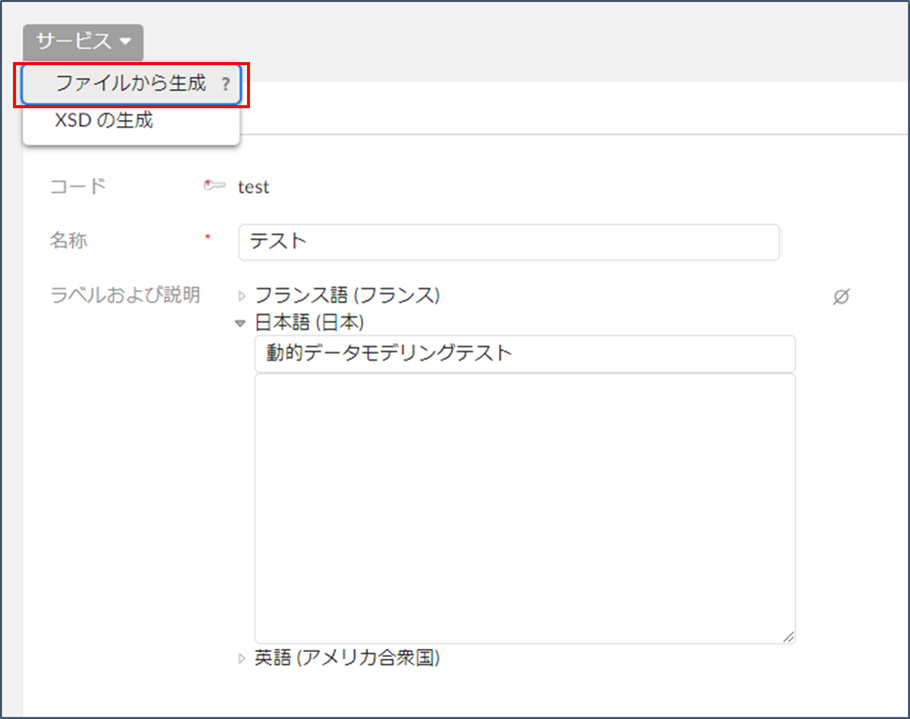

画面左上の[サービス]から[ファイルから作成]を選択します。

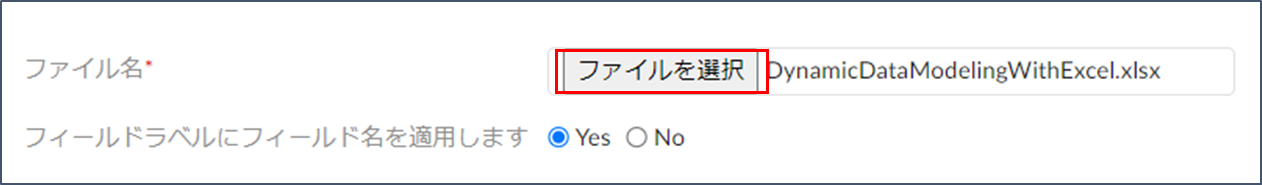

[ファイルを選択]から作成したファイルを選択の上、画面右下のインポートを押下します。ファイルの拡張子についてはEBXが自動認識します。XMLをインポートする場合は、次項「XMLのインポートについて」をご参照ください。

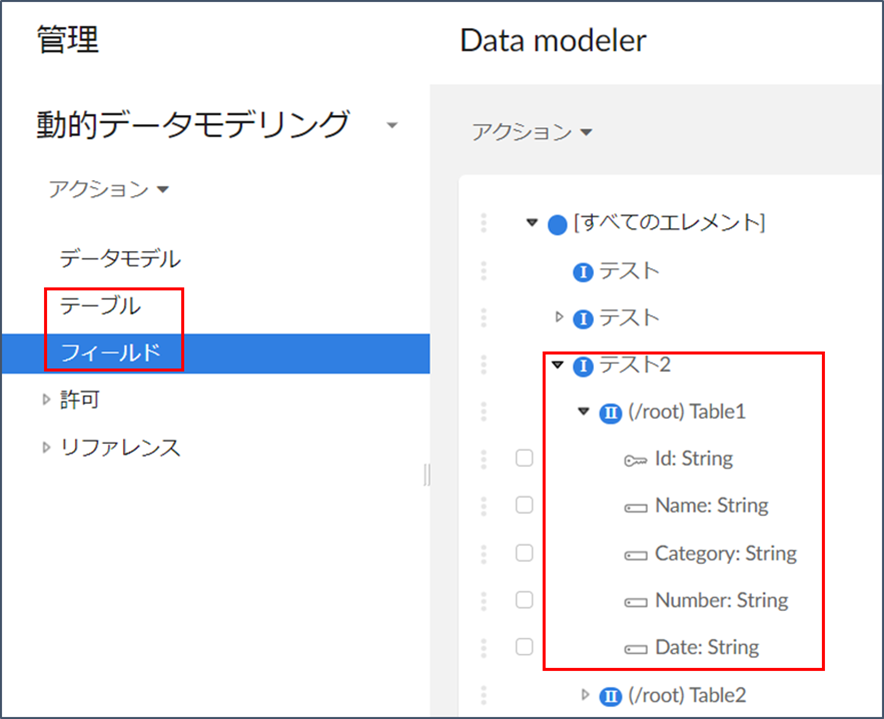

作成したファイルをインポートした後、認識されたテーブルやフィールドは、画面左の[テーブル]、[フィールド]の各メニューから確認できます。

各テーブルや各フィールドの物理名やデータ型等を変更したい場合は、それぞれのメニューから変更したいテーブルまたはフィールドを選択し、当該項目の編集を行います。編集可能な項目とその説明は下表のとおりです。

項目	内容
XSD名	最終ステップにてEBX上でデータモデルを作成した際の、テーブルまたはフィールドの物理名に相当します。物理名はEBXのデータモデル編集画面上では変更ができないため、必要な場合はこの時点で変更してください。
型（フィールドのみ）	フィールドの型を設定します。特に、Excel①やXMLでデータモデルを作成した際には、すべてString型となっているため、変更が必要になります。
主キー（フィールドのみ）	主キーであるかを選択します。EBX上でデータモデルを作成した後にも主キーの変更は可能です。
ラベルおよび説明	テーブルまたはフィールドのラベル（＝論理名）と説明書きを設定します。ラベルについては、インポートしたファイル上のフィールド名が各ロケール（フランス語や英語）の欄にもデフォルトで設定されています。

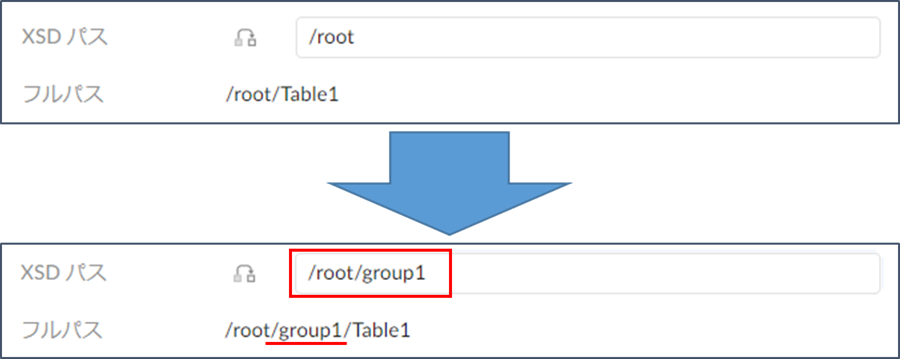

XSDパス	テーブルやフィールドをグルーピングする際に利用できます。記載方法は下図をご覧ください。

XSDパスの編集

XMLのインポートについて

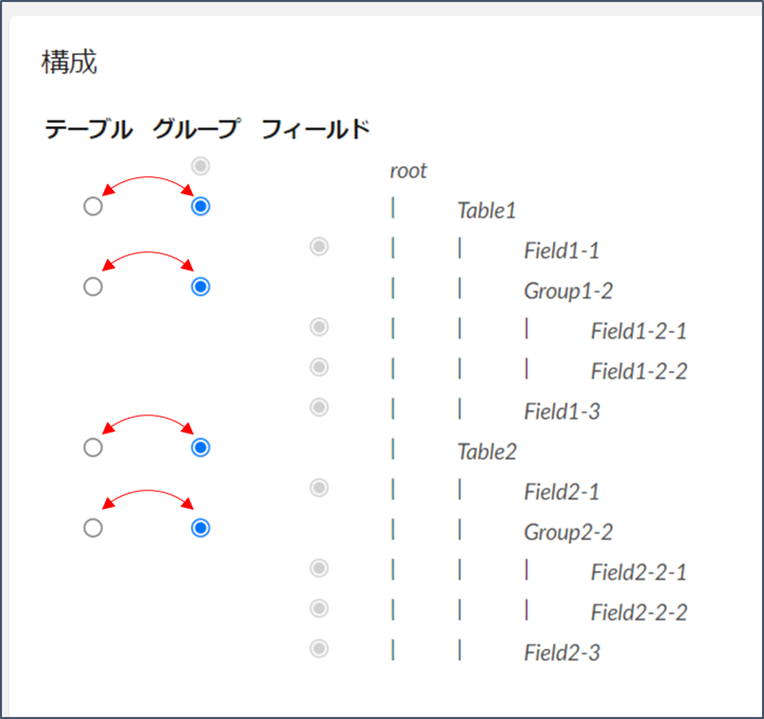

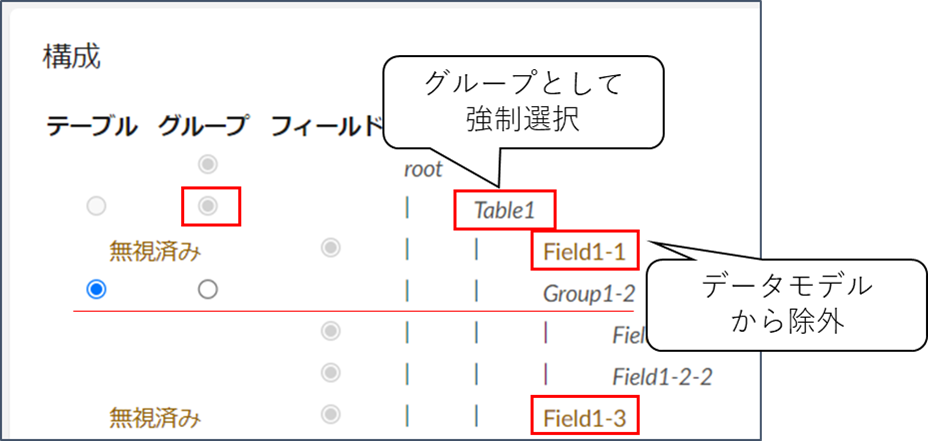

XMLをインポートした場合、下図のようにエレメントの種類選択する画面が表示されます。XMLでの作成方法の項目で記載の通り、フィールドとして作成したタグはフィールドで固定となります。それ以外のエレメントについては、テーブルまたはグループを指定します。

注意点

配下にテーブル、フィールドのいずれも含まないグループは、最終的にEBXのデータモデルへ反映する際には削除されます。
あるエレメントをテーブルとして指定した場合には、そのエレメントと同等または上位の階層のエレメントについては、下記の通りとなります。
- テーブルとして指定は不可。グループとしてのみ選択可
- フィールドはデータモデルから除外

XSDファイルの生成

EBXにファイルをインポートした後は、これを再度XSDファイルとしてエクスポートし、EBX上のデータモデルにインポートします。

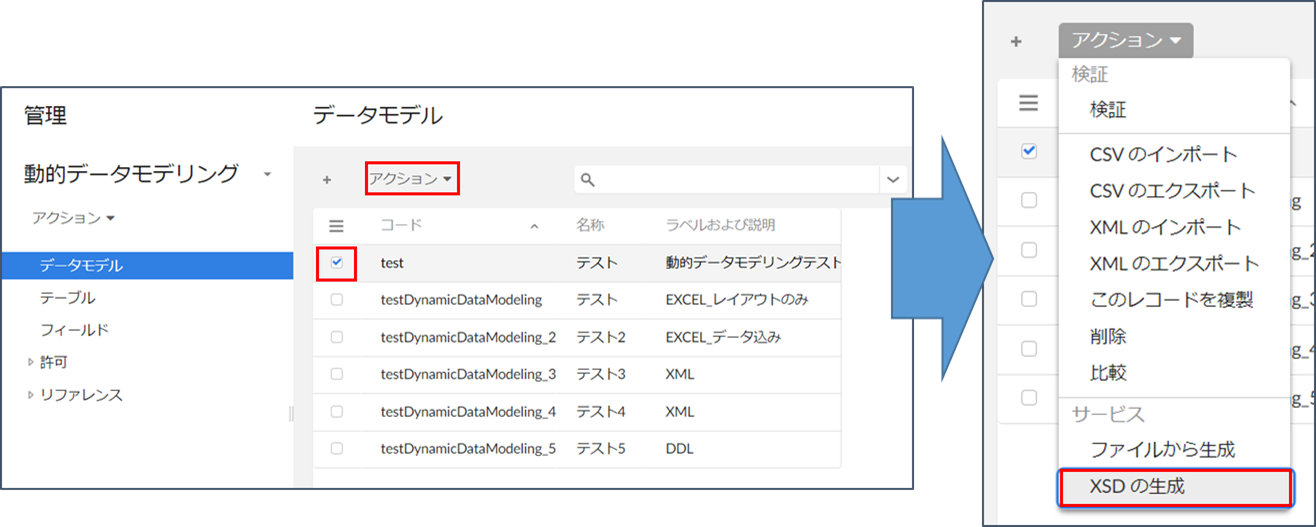

[動的データモデリング]内の[データモデル]より、ファイルをインポートしたレコードを選択し、[アクション]>[XSDの生成]を実行します。

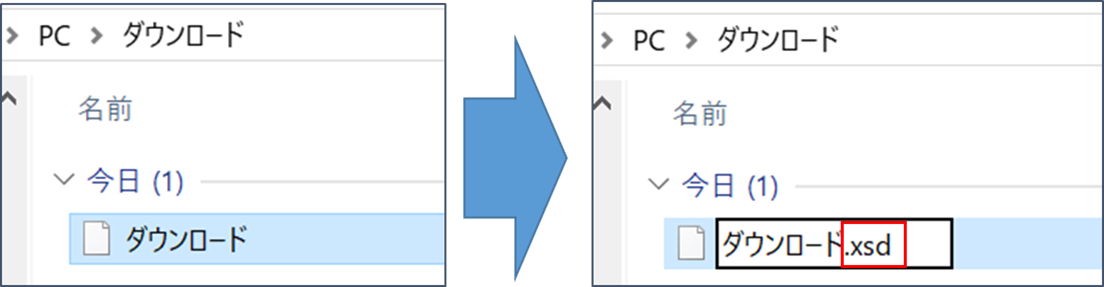

ブラウザからファイルのダウンロードが始まり、「ダウンロード」という名称のファイルがお使いのPCに格納されます。このファイルはそのままの状態では拡張子が認識されないため、ファイル名を編集して「.xsd」を末尾に付与してください。（ファイル名を「ダウンロード」から変えていただいても問題はありません。）

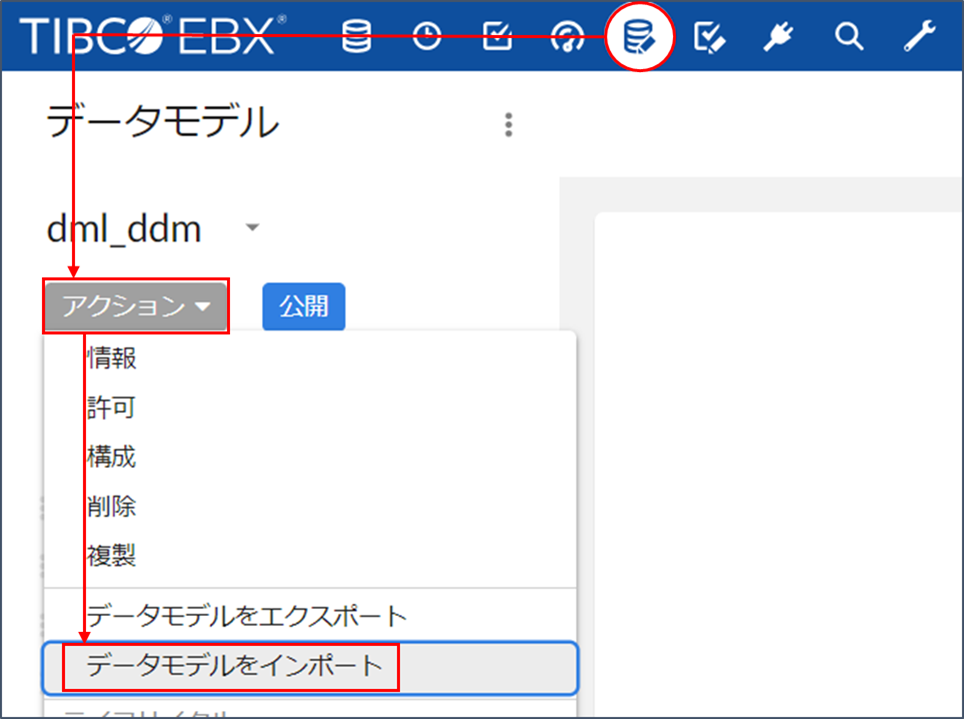

EBXの上部メニューバーから[データモデル]メニューへと移動し、動的データモデリングで作成したデータモデルを反映したいデータモデルを選択後、上記で生成したXSDファイルをインポートします。

インポート後は、UIからのデータモデル作成手順と同様に、外部キー、最大長などの制約を付与してください。
