本記事ではTDVのメモリ管理について以下3つの観点から説明します。

TDVで管理されるメモリの種類
Memoryパネルの見方
メモリ量のチューニング設定

TDVで利用されるメモリについて

TDVはJVM上で動作しており、JVMに割り当てられたメモリ利用可能サイズ（Total Available Memory）を大きく3つの領域に分けて管理しています。領域はそれぞれManaged Memory, Unmanaged (Reserved) MemoryおよびUnmanaged Memoryとよばれ、以下の用途で利用されます。

用途	メモリ領域
TDVサーバ内のクエリ処理（Joinや関数など）	Managed Memory
動的アクションの処理（クエリ最適化・キャッシュ更新・トリガー実行など）	Unmanaged (Reserved) Memory
クエリフェッチ結果のバッファ	Unmanaged Memory
サードパーティライブラリ用	Unmanaged Memory

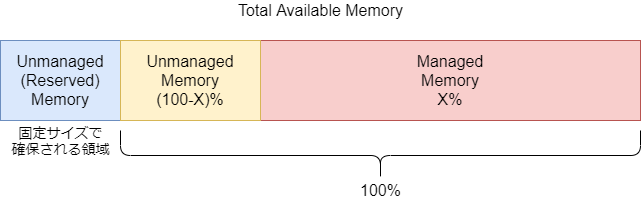

各領域は固定値および相対値を利用してサイズが決定されます。Unmanaged（Reserved）Memoryは固定値でサイズを決定し、それ以外の領域は残りの利用可能領域から指定の割合に応じて確保されます。

たとえば、Total Available Memoryが8000MB,Unmanaged (Reserved) Memoryが60MB,Managed Memoryの確保割合が70%である場合、8000MBから60MBを引いた7940MBの70%（5558MB）がManaged Memory、その残り（2382MB）がUnmanaged Memoryに割り当てられます。

Memoryパネル

TDV Studioでは、マネージャのMemoryパネルからTDVサーバで消費しているメモリ量を領域別に確認することができます。

グラフと指標

マネージャから確認できるグラフでは各指標毎のメモリ使用量が時系列で表示されます。

指標名	グラフ	説明
Total Memory	緑線	TDVサーバで消費したメモリ量を示します。
Total Maximum Memory	緑破線（----）	TDVで使用可能な最大メモリ量を示します。
Total Throttle Memory	緑点鎖線（-・-・-）	使用可能な最大スロットルメモリ量を示します。Total Memoryがこの値を上回った場合、メモリ不足エラーを防ぐため、新しいクエリはすべてキューに入れられ待機状態となります。
Managed Memory	橙線	TDVで使用可能なメモリの割り当て量のうち、クエリ処理に利用されたメモリ量を示します。
Managed Maximum Memory	橙破線（----）	上記の最大サイズを示します。

メモリの開放

パネル下部にある"Free Unused Memory"ボタンをクリックすると、未使用のメモリを開放することができます。

チューニング

各種メモリサイズや割合の変更はTDV Studioの「管理」→「構成」から設定することができます。関連する主なパラメータを紹介します。

名前	デフォルト値	説明
Total Available Memory (On Server Restart)	2048	TDVが利用できるJVMのヒープメモリサイズを設定します。MBytes単位で指定します。
Percent of Memory to Manage (On Server Restart)	70	Managed Memoryの確保割合を%単位で指定します。TIBCO社推奨値は70%となっています。
Unmanaged (Reserved) Memory (On Server Restart)	60	Unmanaged (Reserved) MemoryのサイズをMBytes単位で指定します。
Minimum Memory Threshold	20	Total Throttle Memoryの算出に用いられる数値（MBytes）です。 TDVの利用可能メモリがこの数値を下回ると、新規クエリがキューに入れられサイズが確保されるまで待機状態となります。
Maximum Memory per Request	30	1つのリクエストが実行中に制限されるManaged Memoryの確保割合を%単位で指定します。
