概要

TDV Studioのマネージャ > サーバの概要画面からは、リモートのTDV Serverのステータス確認、およびサービスの開始 / 停止 / 再開操作が可能です。

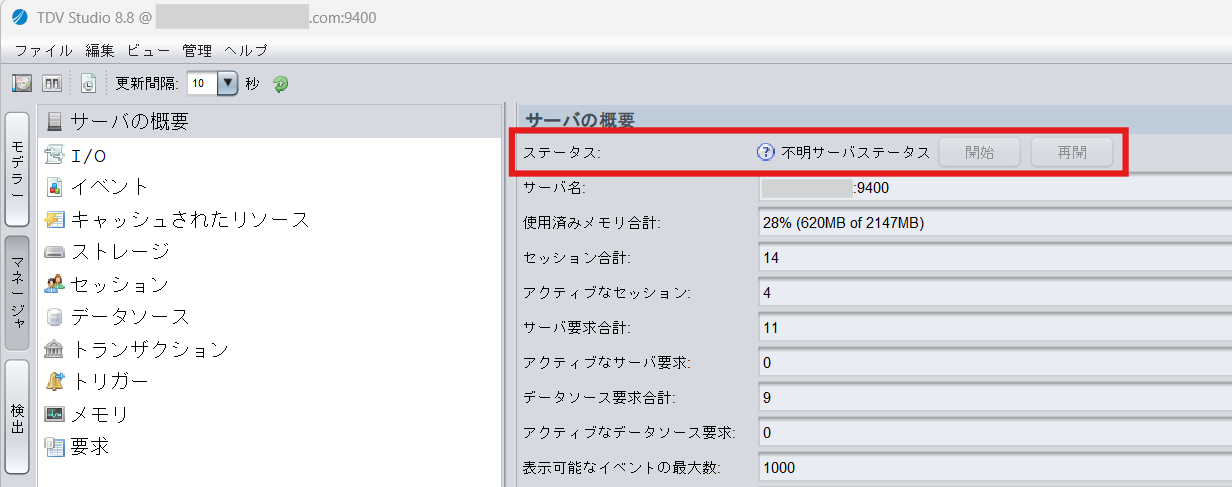

しかし、TDV Studio（例：利用者のWindows PC）からTDV Server（例：クラウドの仮想マシン）へ接続するにあたり、ロードバランサを経由する環境や、ファイアウォールによる通信制限がある環境において、ステータスが「不明サーバステータス (Unknown server status)」となり、操作ボタンが非アクティブになる事象が発生する場合があります。

本記事では、本機能を利用するために必要なネットワークポートの要件と、TDV Studioからの操作時にTDV Server側で発生するプロセスの挙動について解説します。

挙動と必要なポート要件

データ通信ポートのみを許可した場合の挙動

TDV Studioを利用した一般的な開発業務（データソース作成やSQL実行等）においては、以下のデータ通信用ポートの許可が必要です。

ポート	ポート（暗号化通信用）	用途
9400 (TCP)	9402 (TLS)	Webサービス・Studio主要通信
9401 (TCP)	9403 (TLS)	JDBC / ODBC通信

上記のポートは、暗号化通信用に 9402 / 9403 の組み合わせのみが許可されていれば問題ありません。また、暗号化通信ではなく平文で接続したい場合は 9400 / 9402 の組み合わせのみで問題ありません。

上記ポートのみが許可されている環境下では、通常の開発作業自体は可能ですが、サーバの概要画面におけるTDV Serverのステータス取得や開始・停止・再開操作は実行できません。

リモート管理機能に必要な追加ポート要件

TDV Studioからのステータスの取得および起動・停止操作を行うには、TDV Server上で稼働するMonitorプロセス（Linux版）またはMonitorサービス（Windows版）との通信が必要です。通信経路（ロードバランサやファイアウォール等）において、以下のTCPポートを追加で許可してください。

ポート	用途
9406 (TCP)	Monitorデーモン (Monitor Request Port)
9409 (TCP)	Monitor RMIレジストリ / JMX-RMI

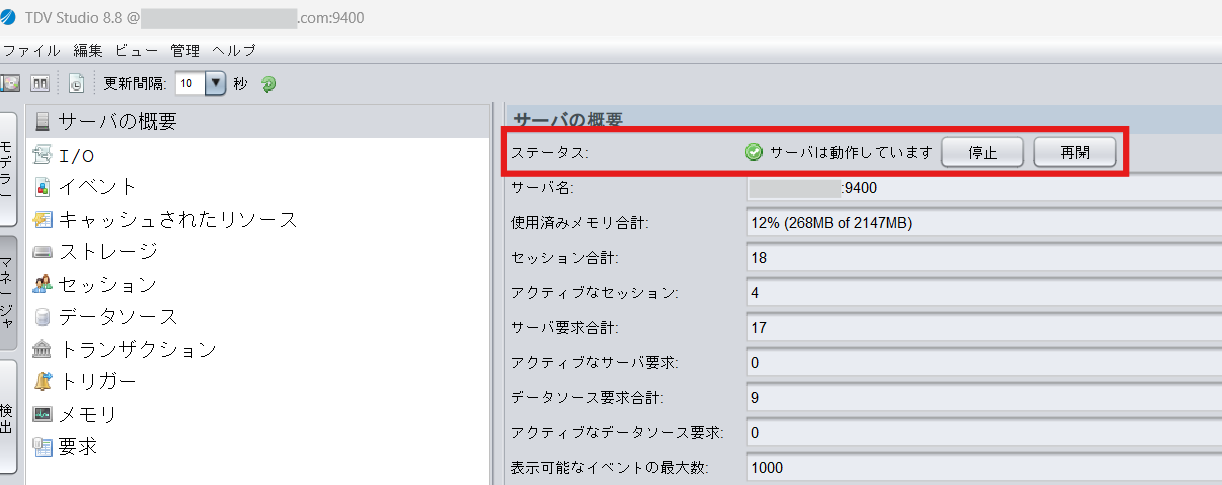

上記ポートを追加許可することで、正常なステータスが表示され、ボタンがアクティブになります。

リモート管理機能のメカニズム

TDV Studioからの「開始」「停止」操作が機能する背景には、TDV Serverのアーキテクチャが「Monitor (親)」と「Serverプロセス (子)」の2階層構造となっている仕様が関係しています。
以下に、OSごとのプロセス挙動を解説します。

Linux版 (RHEL 9 想定) の場合

Linux上で正常にTDV Serverが稼働している際、主要なJavaプロセスとして以下の2つが実行されています。

プロセス	用途
Monitorプロセス（`MonitorBoot`）	OSから起動される親プロセスです。ポート 9406, 9409 のリッスンを担当します。
TDV Serverプロセス (`ServerBoot`)	Monitorプロセスから起動される子プロセスです。ポート 9400-9403 をリッスンし、実際のデータ仮想化処理を担当します。

MonitorプロセスとTDV Serverプロセスは、それぞれ以下のようにpsコマンドで確認することができます。

$ ps auxww | grep MonitorBoot
tibco       1374  0.3  2.7 4606220 210528 ?      Sl   22:01   0:12 /opt/TIBCO/TDV_Server_8.8/jdk/bin/java -Dlog4j2.configurationFile=/opt/TIBCO/TDV_Server_8.8/conf/monitor/log4j2.properties -Djava.security.properties=/opt/TIBCO/TDV_Server_8.8/conf/server/security/java.security -Dzookeeper.jmx.log4j.disable=true -Dapps.install.dir=/opt/TIBCO/TDV_Server_8.8 -Dconf.install.dir=/opt/TIBCO/TDV_Server_8.8 -classpath /opt/TIBCO/TDV_Server_8.8/apps/base/lib/csbase.jar:/opt/TIBCO/TDV_Server_8.8/apps/base/lib/bcprov-jdk18on-1.73.jar:/opt/TIBCO/TDV_Server_8.8/apps/base/lib/bcpkix-jdk18on-1.73.jar com.compositesw.base.boot.MonitorBoot start serverstarthook echo Server Start Hook serverstophook echo Server Stop Hook log /opt/TIBCO/TDV_Server_8.8/logs/cs_monitor.log

$ ps auxww | grep ServerBoot
tibco       1745  2.9 15.5 5056964 1204772 ?     Sl   22:02   1:47 /opt/TIBCO/TDV_Server_8.8/jdk/bin/java -Ddrill.java.home=/opt/TIBCO/TDV_Server_8.8/jdk -server -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/opt/TIBCO/TDV_Server_8.8/logs -XX:MaxGCPauseMillis=200 -Xmx2048m -Djava.library.path=/opt/TIBCO/TDV_Server_8.8/apps/server/lib/svn/lin64 --add-opens=java.xml/com.sun.org.apache.xerces.internal.dom=ALL-UNNAMED --add-opens=java.xml/com.sun.org.apache.xerces.internal.parsers=ALL-UNNAMED --add-exports=java.base/sun.security.provider=ALL-UNNAMED --add-opens java.base/java.lang=ALL-UNNAMED --add-opens=java.base/sun.util.calendar=ALL-UNNAMED --add-opens=java.xml.crypto/com.sun.org.apache.xml.internal.security=ALL-UNNAMED --add-opens=java.xml.crypto/com.sun.org.apache.xml.internal.security.algorithms=ALL-UNNAMED --add-opens=java.xml.crypto/com.sun.org.apache.xml.internal.security.keys=ALL-UNNAMED --add-opens=java.xml.crypto/com.sun.org.apache.xml.internal.security.utils=ALL-UNNAMED --add-opens=java.xml.crypto/org.jcp.xml.dsig.internal=ALL-UNNAMED --add-opens=java.xml.crypto/org.jcp.xml.dsig.internal.dom=ALL-UNNAMED --add-opens=java.xml/com.sun.org.apache.xerces.internal.jaxp=ALL-UNNAMED --add-exports=java.security.jgss/sun.security.krb5=ALL-UNNAMED --add-opens=java.base/sun.nio.ch=ALL-UNNAMED --add-opens=java.base/jdk.internal.misc=ALL-UNNAMED --add-opens=java.base/java.nio=ALL-UNNAMED --add-opens=java.base/java.lang=ALL-UNNAMED --add-opens=jdk.management/com.sun.management.internal=ALL-UNNAMED --add-exports=java.naming/com.sun.jndi.ldap=ALL-UNNAMED --add-exports=java.base/sun.nio.ch=ALL-UNNAMED --add-exports=java.base/jdk.internal.ref=ALL-UNNAMED --add-exports=java.base/sun.net.www.protocol.file=ALL-UNNAMED --add-opens=java.base/java.io=ALL-UNNAMED --add-opens=java.xml/com.sun.org.apache.xerces.internal.util=ALL-UNNAMED --add-opens=java.base/sun.util.calendar=ALL-UNNAMED -Dfile.encoding=UTF-8 -Dorg.apache.commons.logging.log.com.sun.xml.rpc=error -Dorg.apache.commons.logging.Log=org.apache.commons.logging.impl.Log4JLogger -Dlog4j2.configurationFile=/opt/TIBCO/TDV_Server_8.8/conf/server/log4j2.properties -Djava.security.properties=/opt/TIBCO/TDV_Server_8.8/conf/server/security/java.security -Dorg.eclipse.jetty.xml.XmlParser.Validating=false -Dorg.eclipse.jetty.servlet.SessionCookie=JSESSIONID:9400 -Dorg.apache.xml.dtm.DTMManager=com.compositesw.xml.dtm.pdtm.ProxyDTMMgrImpl -Dorg.apache.xml.utils.AbstractDOMBuilder=com.compositesw.xml.dtm.pdtm.ProxyDOMBuilder -Dcom.sun.xml.rpc.streaming.XMLReaderFactory=com.compositesw.cdms.webapi.rpc.XMLReaderFactoryImpl -Dzookeeper.admin.enableServer=false -Dcom.sun.org.apache.xml.internal.security.resource.config=resource/config.xml -Djava.specification.version=17 -Dhadoop.metrics.init.mode=standby -Dhadoop.home.dir=/opt/TIBCO/TDV_Server_8.8/apps/server/lib/winutils -Dzookeeper.jmx.log4j.disable=true -Dapps.install.dir=/opt/TIBCO/TDV_Server_8.8 -Dconf.install.dir=/opt/TIBCO/TDV_Server_8.8 -classpath /opt/TIBCO/TDV_Server_8.8/apps/base/lib/bcpkix-jdk18on-1.73.jar:/opt/TIBCO/TDV_Server_8.8/apps/base/lib/bcprov-jdk18on-1.73.jar:/opt/TIBCO/TDV_Server_8.8/apps/base/lib/csbase.jar com.compositesw.base.boot.ServerBoot run

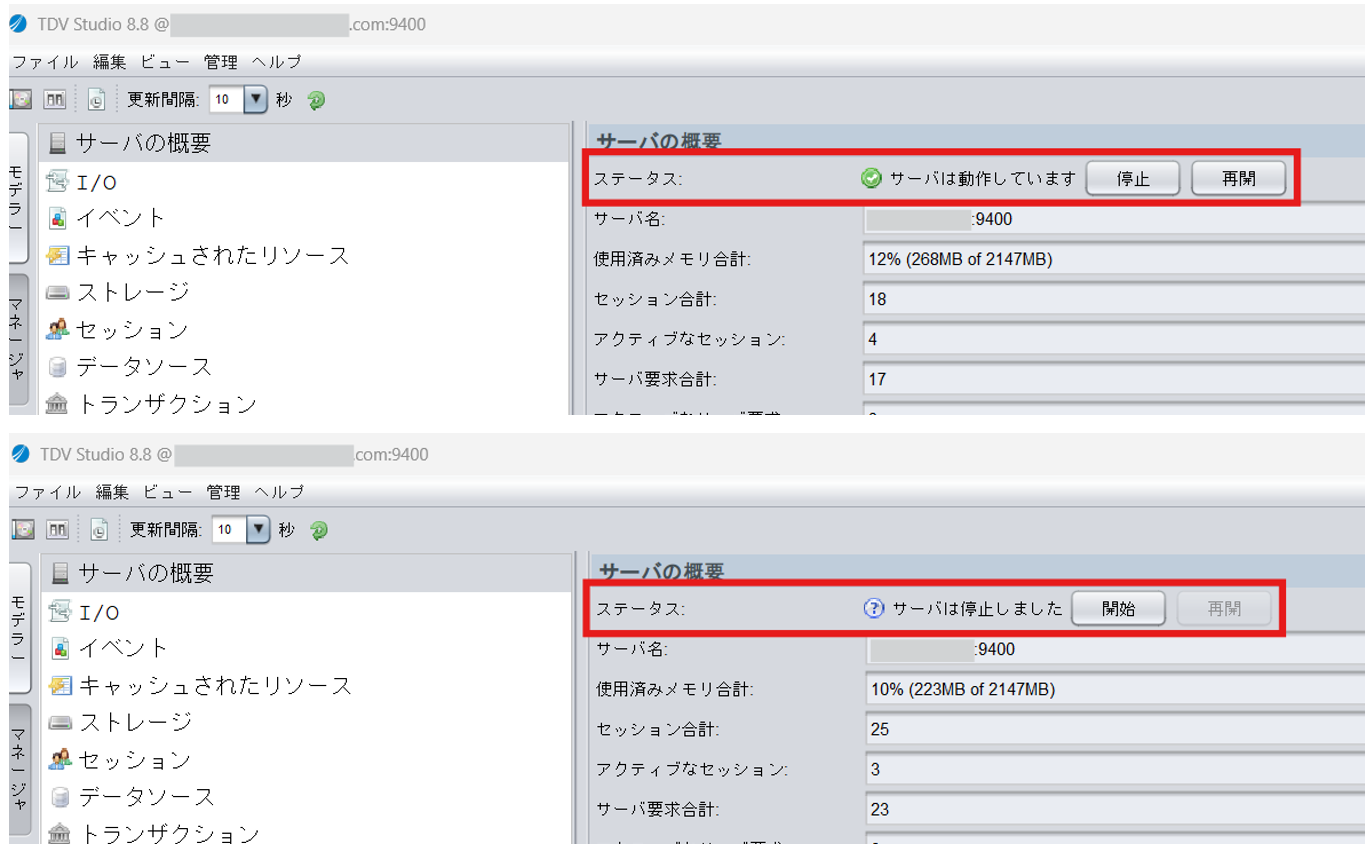

TDV Studioから「停止」を実行した際の動作

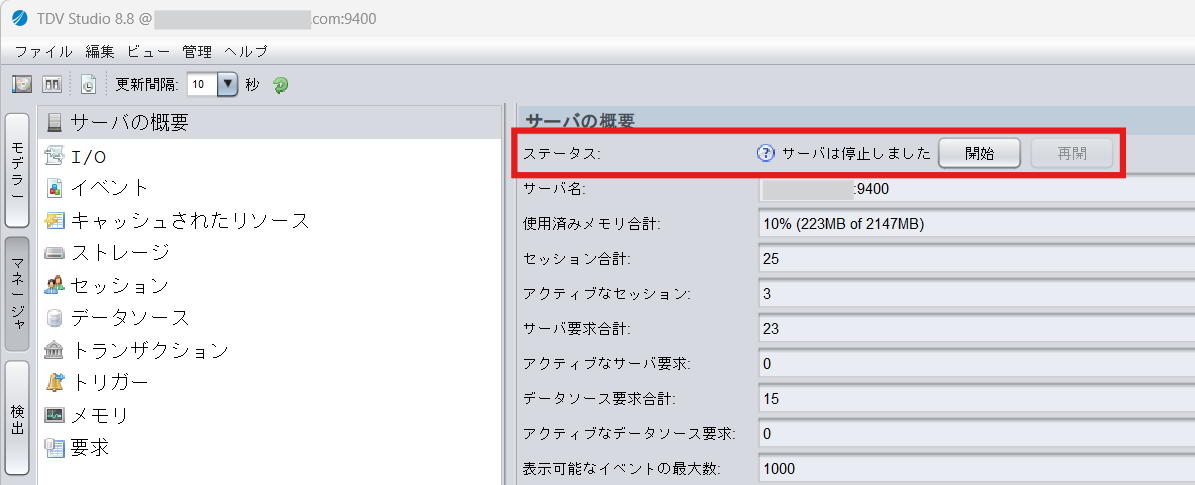

TDV Studioからポート9409を経由し、親プロセスであるMonitorBootに「停止」コマンドが送信されると、MonitorBootは、子プロセスであるServerBootのみを終了させます。結果としてServerBootは停止しますが、MonitorBoot自身はバックグラウンドで稼働を継続します。これによりポート9409のリッスンが維持されるため、「開始」操作を受け付けることが可能です。

TDV Studioから「開始」を実行した際の動作

TDV Studioからポート9409を経由し、バックグラウンドで待機中の親プロセスMonitorBootに「開始」コマンドが送信されると、コマンドを受信したMonitorBootは新たな子プロセスとしてServerBootを起動します。結果として、ServerBootが起動してデータ通信用ポート(9400-9403)のリッスンが再開され、TDV Serverとしてのデータ仮想化処理が再び利用可能となります。

Windows Server版 (Windows Server 2022 想定) の場合

Windows版においても基本的なアーキテクチャは同様です。

サービス / プロセス	用途
Monitorサービス（`TDV Server 8.x`）	OS起動時に自動開始され、ポート 9406, 9409 で待機します。
Javaプロセス (`java.exe`)	Monitorサービスから起動される、データ処理用のServer Engineです。

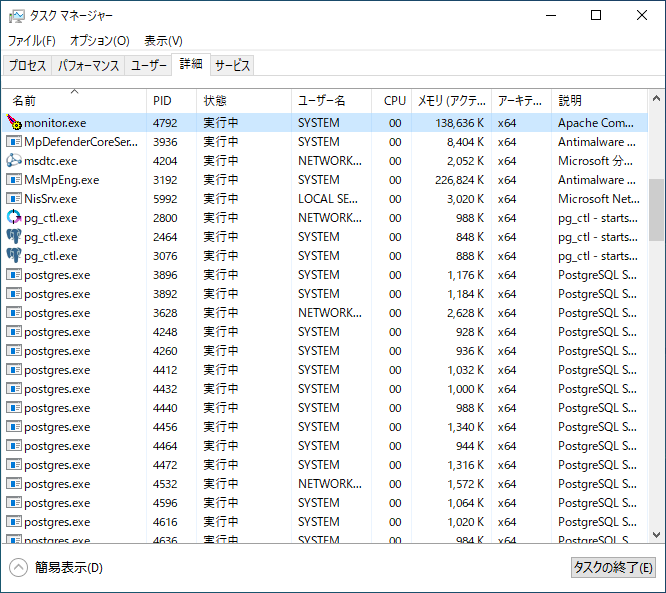

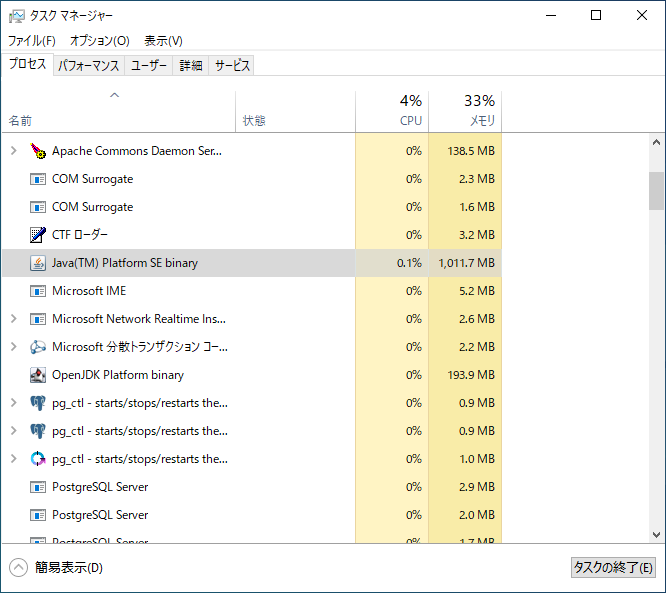

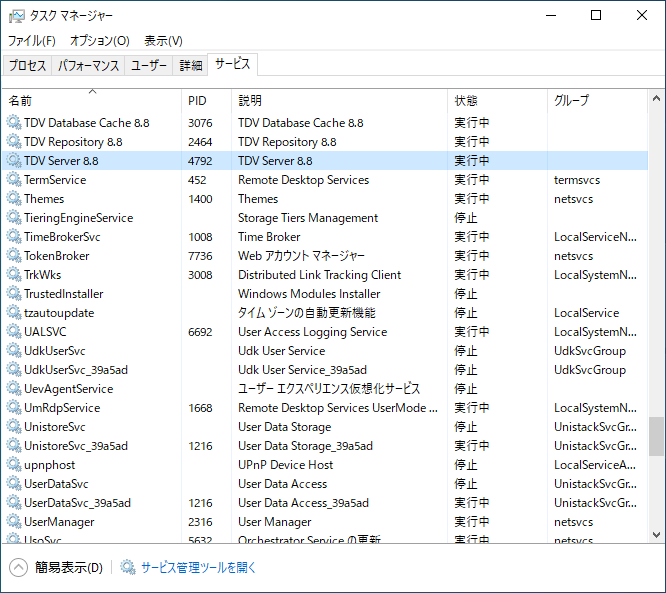

MonitorサービスとJavaプロセスは、タスクマネージャーで確認することができます。

TDV Studioから「停止」を実行した際の動作

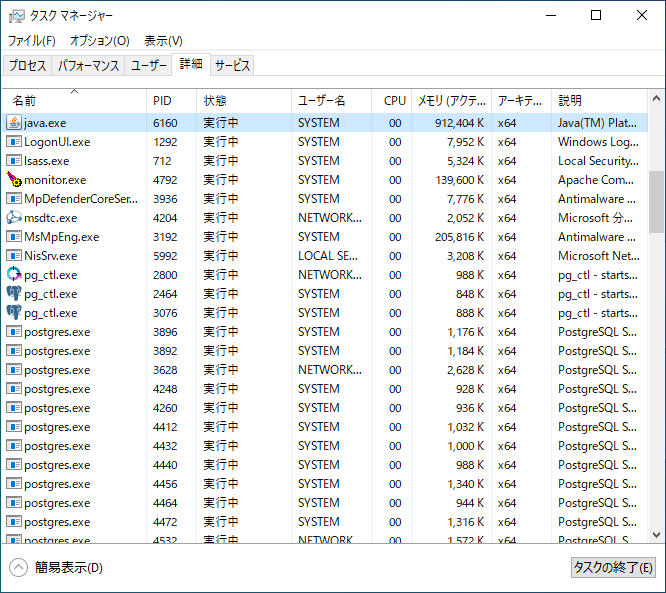

TDV Studioから停止命令を送信すると、タスクマネージャー上で稼働している（java.exe）は終了します。しかし、Windowsのサービス画面上では、Monitorサービス（TDV Server 8.x）のステータスは「実行中」のまま維持されます。このサービスが稼働を継続しているため、TDV Studioからの「開始」指示を受信可能です。

TDV Studioから「開始」を実行した際の動作

TDV Studioから開始命令を送信すると、実行を継続していたMonitorサービス（TDV Server 8.x）がそれを受信し、新たな Javaプロセス（java.exe）を起動させます。結果として、タスクマネージャー上に再びデータ処理用のJavaプロセスが現れ、システムが利用可能となります。

補足：OSコマンドによる停止操作との差異

前述のメカニズムの通り、「TDV Studioからの停止」と「OS上のコマンドを用いた停止」では影響範囲が異なります。
ここでの「OS上のコマンドを用いた停止」とは、以下のような操作を意味します。

Linux版: sudo systemctl stop cis.serverを実行
Windows版: サービスから「TDV Server」サービスを停止

このような「OS上のコマンドを用いた停止」を実行することで、Linux版ではMonitorプロセス (MonitorBoot)、Windows版ではMonitorサービス（TDV Server 8.x）自体が終了します。
これに伴いポート9406/9409もクローズされるため、TDV Studioからはステータス取得不可（不明サーバステータス）となり、リモートからの「開始」操作も実行できなくなります。

日常的なサービスの再起動等はTDV Studioから実施可能ですが、OSのメンテナンス等に伴うシステム全体の停止・起動の際は、OS側のコマンドまたはサービス管理機能を使用してください。
