Web Player / Automation Servicesメモリ使用量の確認方法

本記事では、Spotfire製品の標準機能を利用して、Web PlayerやAutomation Servicesインスタンスのメモリ使用量を確認する方法を紹介します。

※分析ファイルごとのメモリ使用量を確認する方法については、本記事の対象外となります。

動作環境

本記事は、以下の環境にて動作確認を行ったうえで作成しています。

• Spotfire Server 14.0 LTS
• Spotfire Web Player 14.0 LTS
• Spotfire Automation Services 14.0 LTS

Web管理画面「Monitoring＆Diagnostics」での確認

Web管理画面「Monitoring＆Diagnostics」では、各Web PlayerやAutomation Servicesインスタンスのメモリ使用量をリアルタイムに確認できます。

確認手順

１．「Instances」ページにて、対象Web PlayerまたはAutomation Servicesインスタンスを選択します。

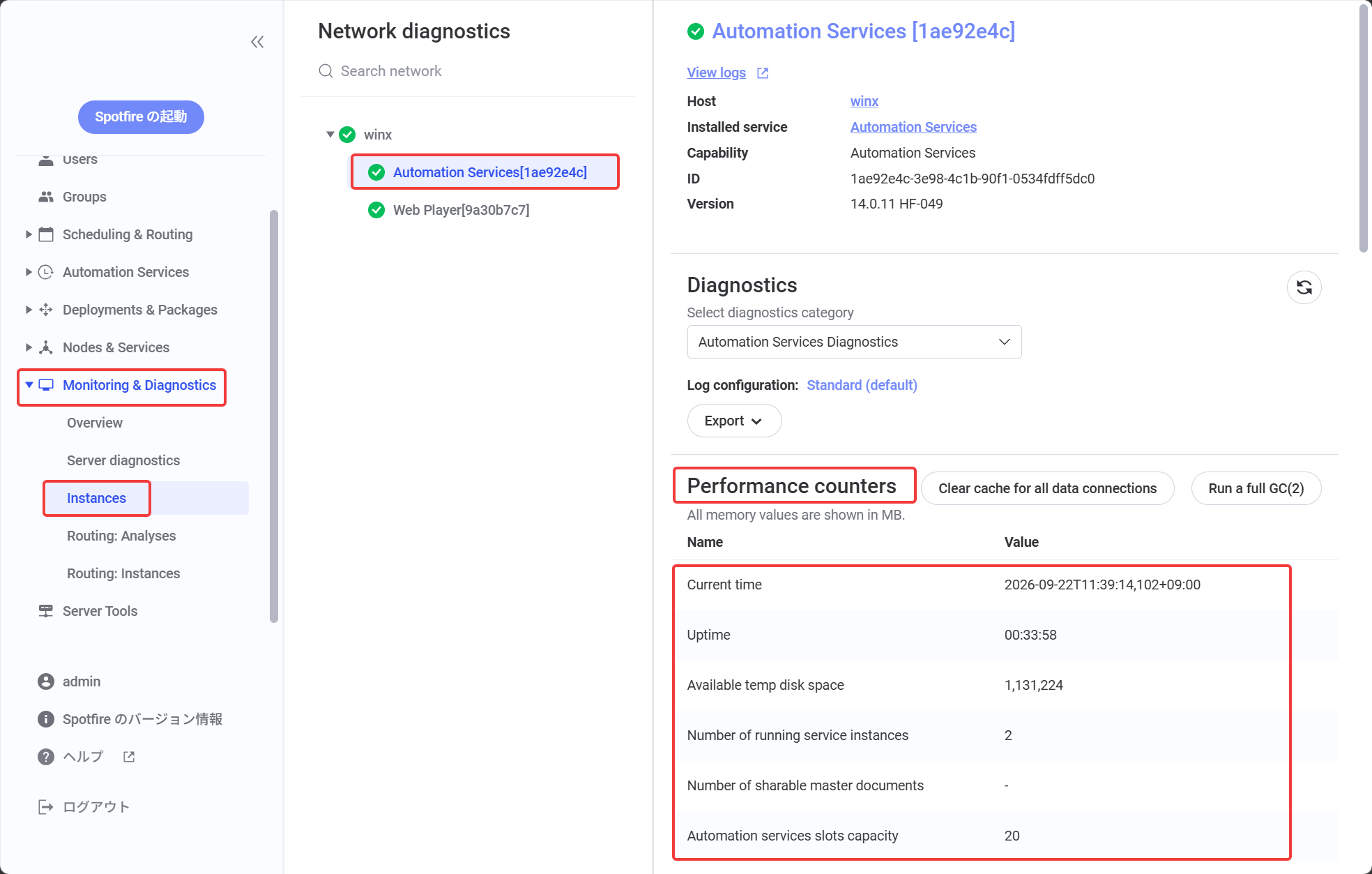

下図は、Automation Servicesの確認画面の例です。

２．画面右側の「Performance counters」エリアにある、以下の項目からメモリ使用量を確認します。

一部のパフォーマンスカウンターは、Windowsのタスクマネージャーでも確認できます。主な例は以下の通りです。

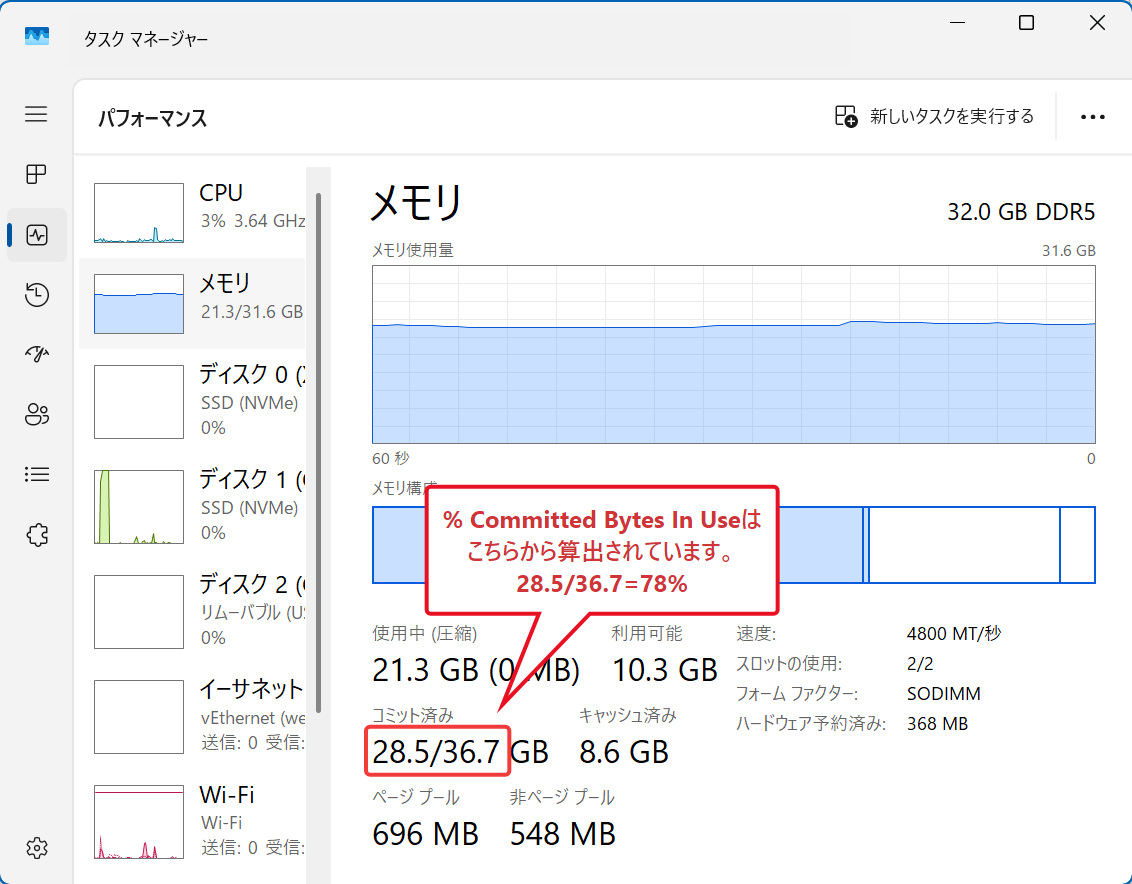

・% Committed Bytes In Use

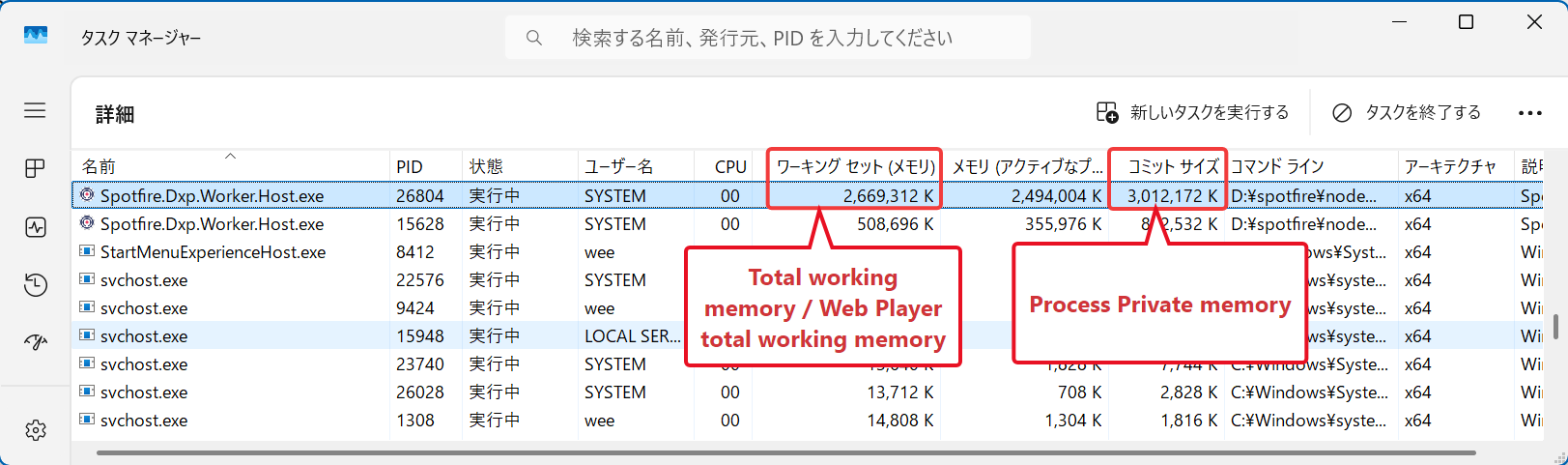

・Process Private memory、Total working memory / Web Player total working memory

パフォーマンスカウンターログによる確認

各Web PlayerやAutomation Servicesインスタンスごとに、デフォルト設定で出力されるパフォーマンスカウンターログをSpotfireで解析することで、過去のメモリ使用量の推移を確認できます。

確認手順

１．ログファイルの確認

デフォルト設定では、以下のパスにログファイルが出力されます。

C:\spotfire\nodemanager\14.0.13\nm\logs\PerformanceCounterLog.<WP/ASインスタンスID>.txt

※「14.0.13」などのパッチバージョン部分は環境に合わせて読み替えてください。

２．Spotfireへの取り込み

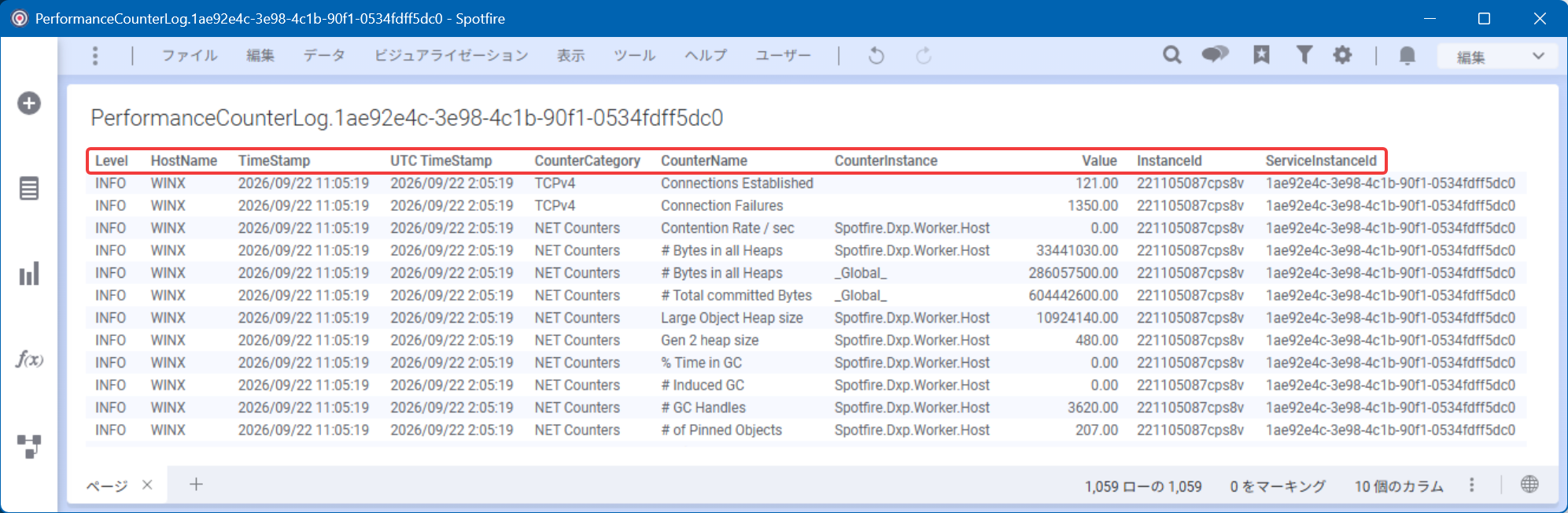

上記のファイルをSpotfireへドラッグアンドドロップして取り込みます。カラム構成は自動的に識別されます。

３．データの可視化

ラインチャートなどを作成し、時間推移を確認できます。

主な確認対象カウンター

ログからメモリ使用量の推移を確認する際は、主に以下のカウンターを分析します。

なお、「CounterCategory」が「.NET Counters」のカウンター（例：# Bytes in all Heaps）は、「CounterInstance」にOS全体の「_Global_」や、各Web Player・Automation Servicesインスタンスの「Spotfire.Dxp.Worker.Host」が出力されることがあります。インスタンス単位のパフォーマンスカウンターを正確に解析するため、解析対象から「_Global_」は除外してください。

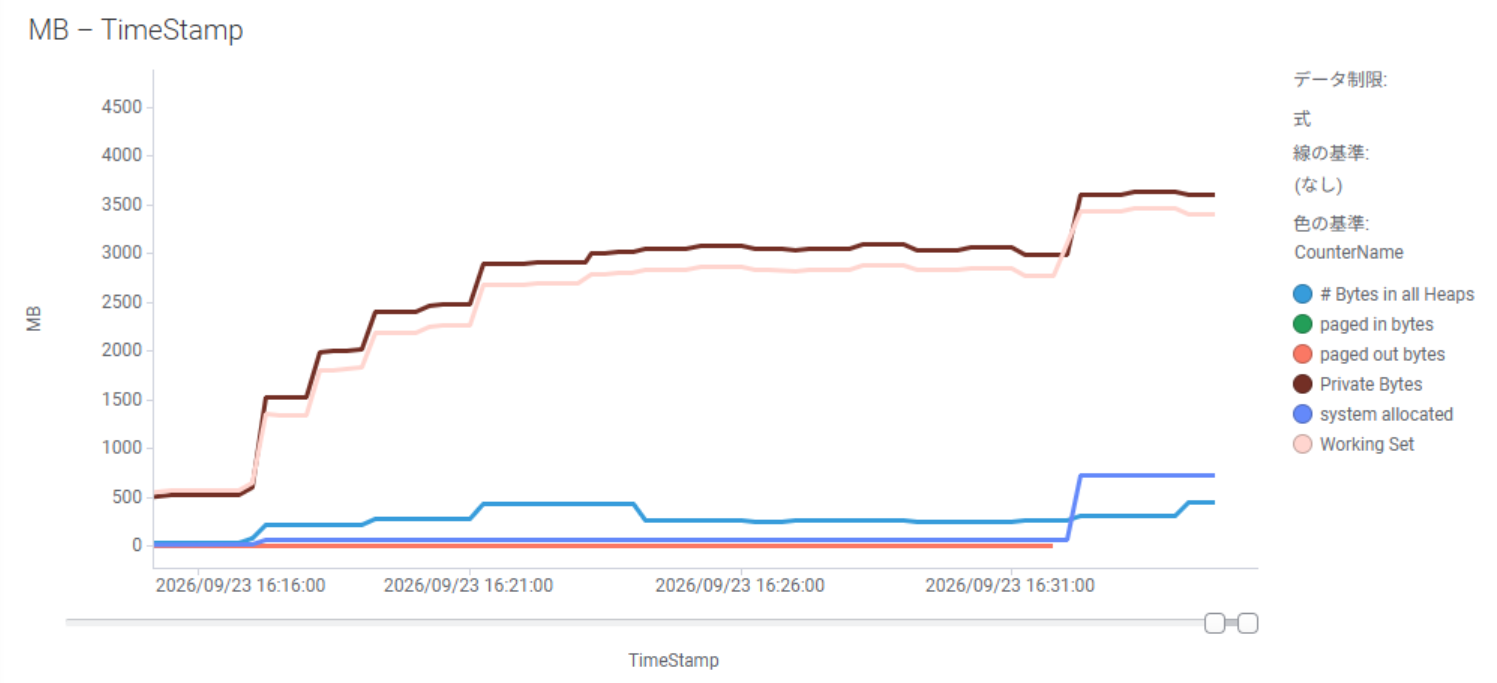

メモリ使用量推移の解析例を下図に示します。

補足

• OS全体のメモリ使用率が85%を超えると、Spotfire独自の仕組みによりデータエンジン内のデータがページアウトされます。
  • ページファイルの格納先：C:\Users\<OSユーザー>\AppData\Local\Temp\Spotfire\14.0\DataStorage\
• Web管理画面の「Monitoring & Diagnostics」＞「Instance」ページにある「Run a full GC(2)」ボタンをクリックすることで、Spotfireが使用しているメモリのうち、.NET Heap領域を解放できます。なお、データエンジンはこのGCの処理対象外です。
  • GCの手動実行は原則として非推奨です。システムが必要に応じて自動的に実施するため、通常は手動での実行を避けてください。

注意事項

Web PlayerおよびAutomation Servicesのサービス設定内には、ログへ出力するパフォーマンスカウンターが指定されています。このパフォーマンスカウンターの名前や数は、Spotfireのバージョンアップによって変更されることがあります。そのため、旧バージョンからアップグレードした環境において、旧バージョンのサービス設定を引き継いで使用している場合、新バージョンの環境では目的のパフォーマンスカウンターがログに出力されない可能性があります。

パフォーマンスカウンターは、以下のサービス設定内にある「counters」項目で指定されています。主に以下のカウンターが対象となります。

• Windows標準のパフォーマンスカウンター
• Spotfire独自のパフォーマンスカウンター

・Spotfire.Dxp.Worker.Web.config

      <!-- Enable performance counter logging. Add logger and appender to log4net.config to log the values. -->
      <!-- The name of the logger is WebLogger.PerformanceCounterLog. -->
      <!-- The list of counters is a comma separated list of triples (group, counter, instance) -->
      <!-- where each part is separated by semicolon. Each item should therefore contain exactly two semicolons. -->
      <!-- Other items will be skipped. Empty strings (for counter or instance) are interpreted as wildcards. -->
      <!-- cpuAverageTimeSpan indicates the time span in seconds used to calculate "Web Player average processor %"-->
      <!-- The instance name worker is a placeholder for the current service instance process. -->
      <performanceCounterLogging
        enabled="true"
        cpuAverageTimeSpan="30"
        logInterval="120"
        logForcedInterval="600"
        logWcfCounters="false"
        dontLogRepeatedValues="true"
        readProcessCountersUsingWmi="true"
        logThreadStats="false"
        counters="
          System.Runtime;;,
          TCPv4;Connections Established;,
          TCPv4;Connection Failures;,
          .NET CLR LocksAndThreads;Contention Rate / sec;worker,
          .NET CLR Memory;# Bytes in all Heaps;worker,
          ・・・省略
          Memory;Available Bytes;,
          Memory;Committed Bytes;,
          Memory;Commit Limit;,
          Memory;% Committed Bytes In Use;,
          Process;Private bytes;worker,
          Processor;% Processor Time;_Total,
          Processor;% Privileged Time;_Total,
          Spotfire Application;dispose tracker finalizations;,
          Spotfire Application;Active dispose trackers;,
          ・・・省略
          Spotfire Data Engine;query cache memory;"
        debugLogInterval="15"
        debugCounters="
          Spotfire Automation Services;;,
          ・・・省略
          System;;"/>

対処方法として、以下の手順に従って新バージョンのサービス設定を利用するように変更し、パフォーマンスカウンターが正しくログ出力されるようにしてください。

１．旧バージョンのサービス設定から、独自の変更箇所を特定します。

２．新バージョンのデフォルトのサービス設定をエクスポートし、上記で特定した変更箇所を適用します。これにより、新バージョンで追加・変更された最新のパフォーマンスカウンターが正しくログに出力されるようになります。

Web PlayerやAutomation Servicesのサービス設定をエクスポート・変更する手順については、後述の「参考資料」をご参照ください。

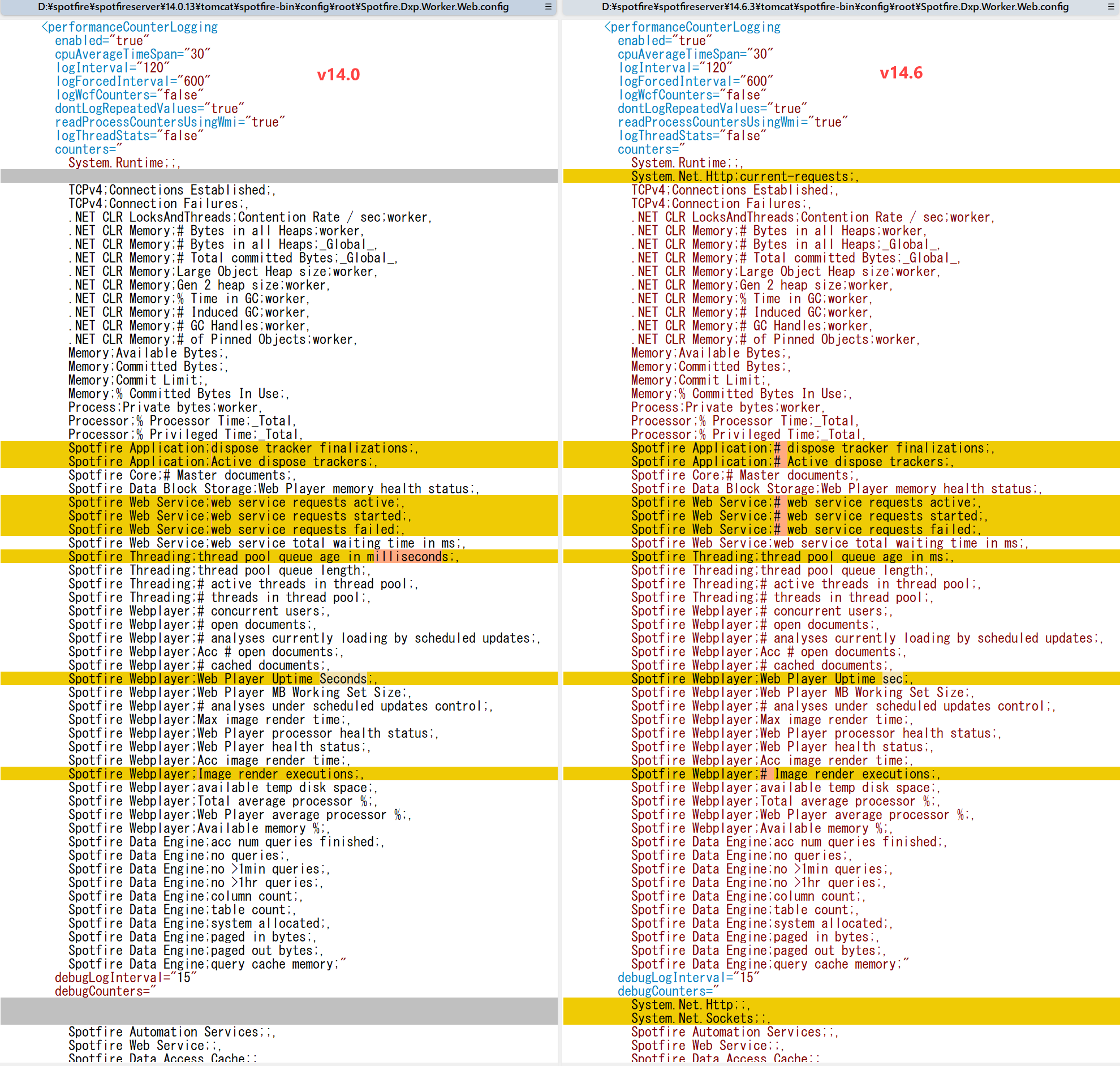

参考として、Spotfire 14.0と14.6におけるパフォーマンスカウンターの設定の違いを下図に示します。

参考資料

• Web Player service performance counters
• Automation Services instance performance counters
• Performance troubleshooting
• Web Playerサービス設定変更手順
• Automation Servicesサービス設定変更手順
• TIBCO Spotfire Web Player Paging Behavior
  • 抜粋：When the RAM utilization hits 85% on the Node Manager, the Spotfire data engine will begin paging out blocks according to a least recently used algorithm.
• How to capture performance counters using the Windows Performance Monitor (PerfMon)
• TIBCO Spotfire Web Player Performance Counters.
• Troubleshooting Performance issues on TIBCO Spotfire Web Player
