XMLファイルへの接続とテーブル形式への変換方法

  • 更新

    概要

    TDVではXMLファイルをデータソースとして取り込むことができますが、SQLスクラッチパッドでの出力やビュー上で結合などを行う場合はテーブル形式に変換する必要があります。

    本手順では、TDV から XQLファイル へ接続する手順、およびXMLファイルをテーブル形式に変換する手順を紹介します。



    検証環境

    Server Version: 8.5.2
    Server OS: Windows10
    Studio OS: Windows 10



    接続データについて

    本手順では以下のXMLファイルを使用しています。

    school.xml



    接続手順

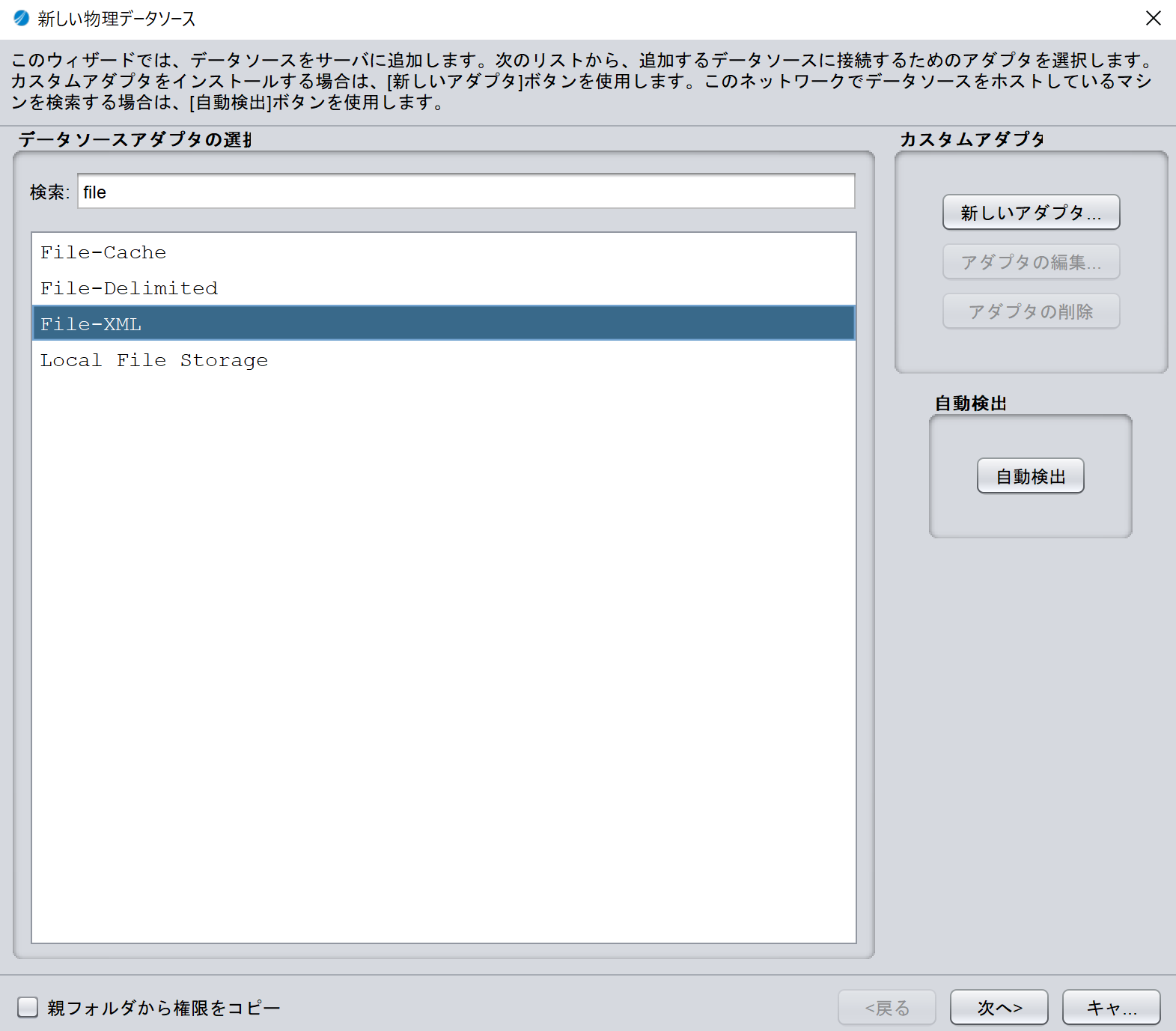

    1.  新規アダプタタイプ選択画面で File-XML を選択します。

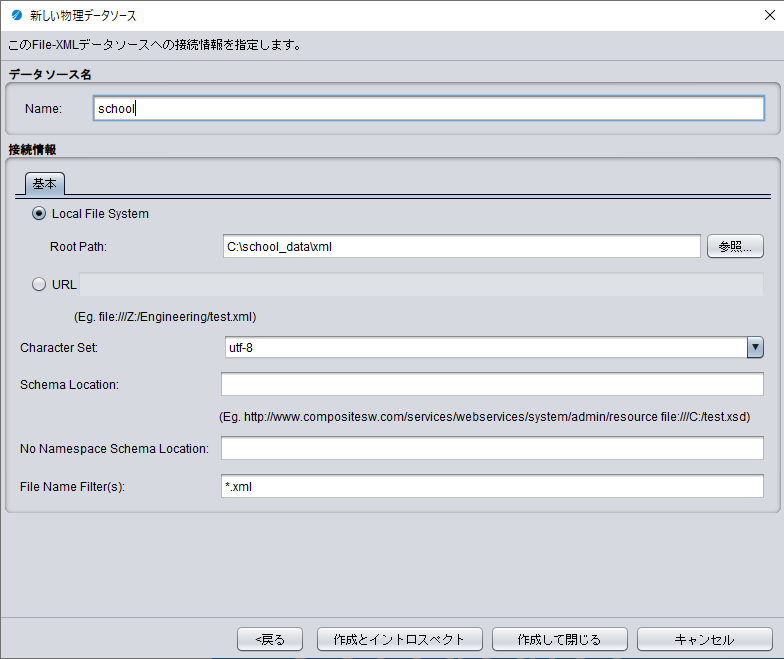

    2. 以下のとおり必要な情報を入力し、作成とイントロスペクトをクリックします。

    • Local File System > Root Path
      • 対象のXMLファイルが存在するフォルダを指定します
      • 対象のXMLファイルがローカルにある場合はこちらを選択します。
    • URL
      • 対象のXMLファイルが存在するサーバーへのパス＋フォルダを指定します
      • 対象のXMLファイルがTDV Serverと異なるサーバーにある場合はこちらを選択します。
    • Character Set
      • 文字コードを選択します

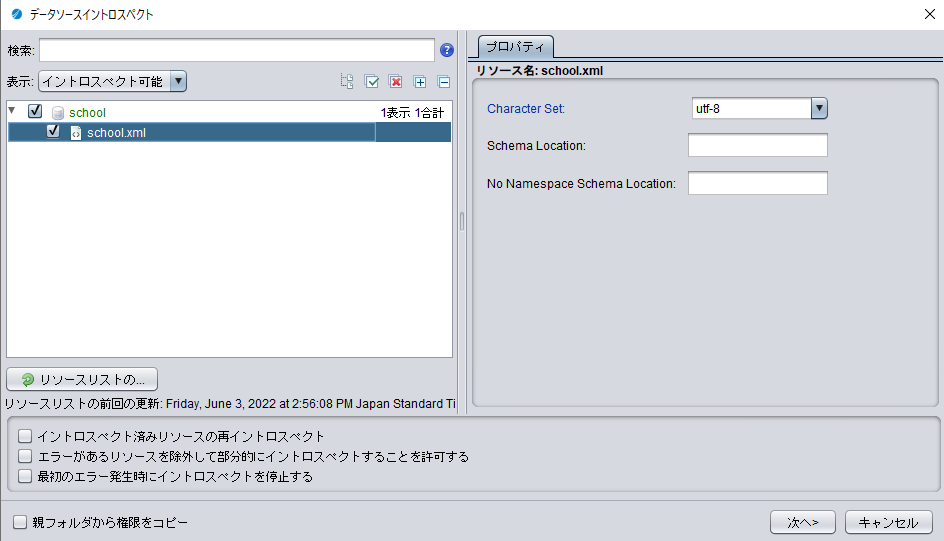

    3. 対象のXMLファイルを選択し、次へをクリックします。

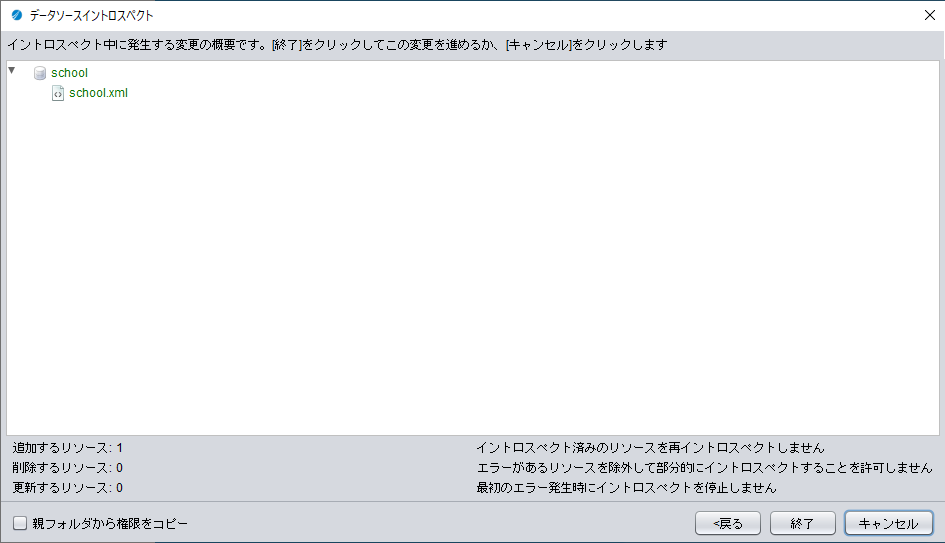

    4. 問題なければ終了をクリックします。

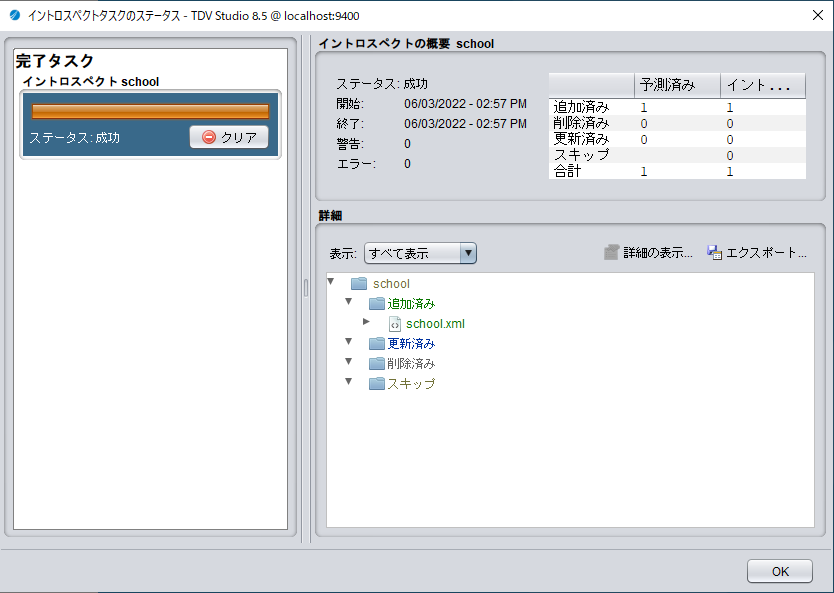

    5. イントロスペクトが正常に終了したことを確認し、OKをクリックします。


    6. データソースにXMLファイルとXMLの定義ファイルが存在することを確認します。




    変換手順

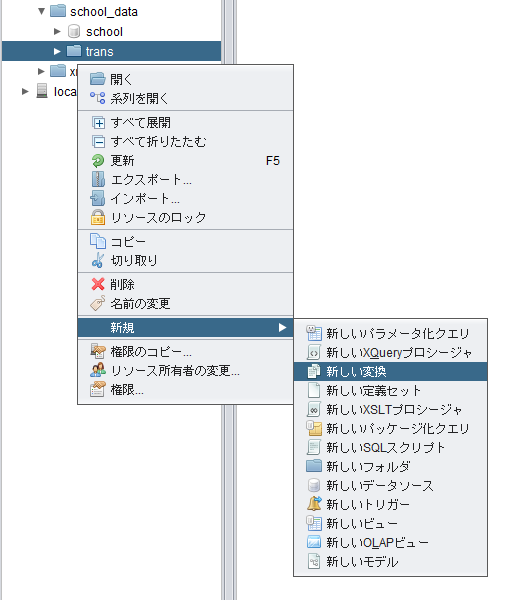

    1. TDV Studio上のリソースツリー（左ペイン）にて新規 > 新しい変換をクリックします。

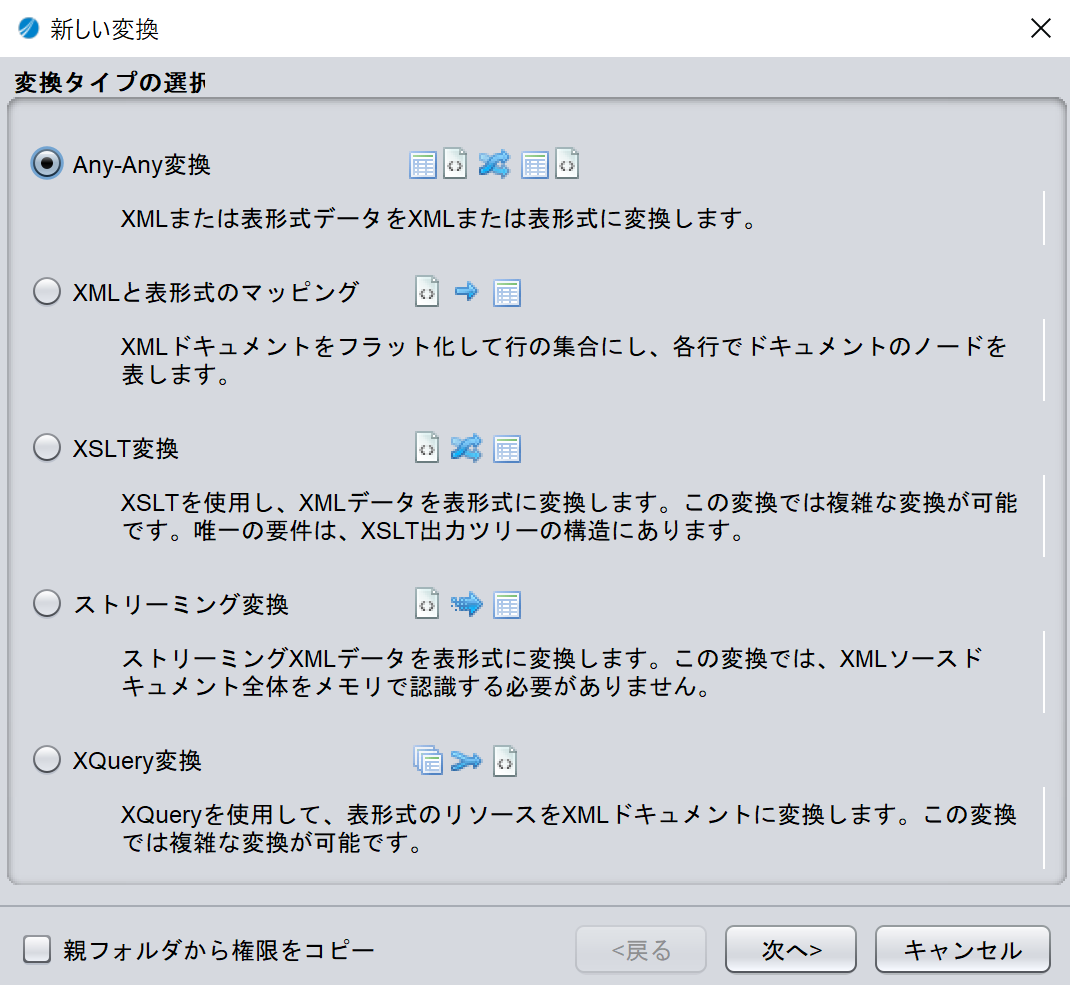

    2. Any-Any変換を選択し、次へをクリックします。


    3. 任意の変換名を入力し、次へをクリックします。

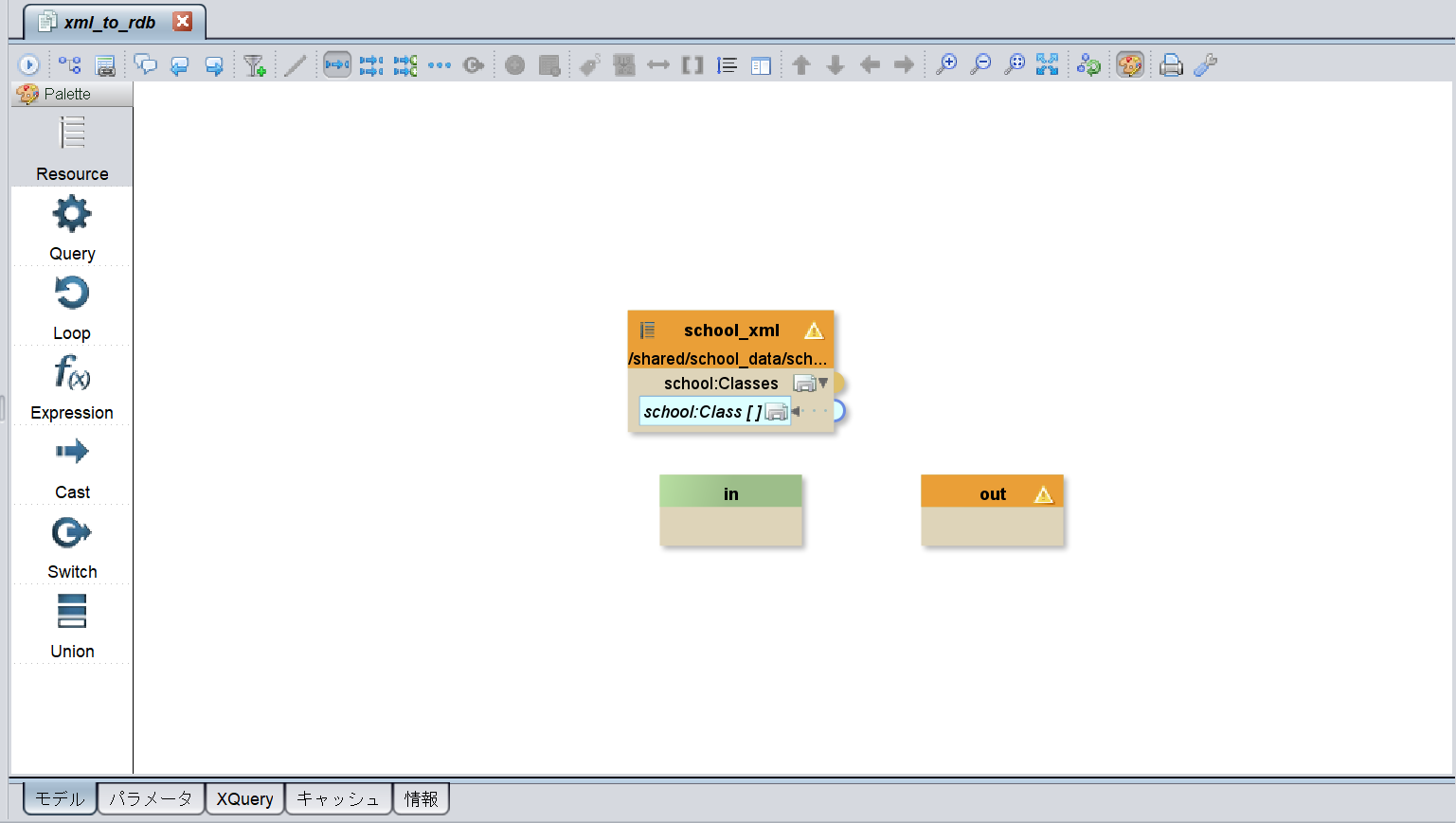

    4. 新しく作成した変換を開き、イントロスペクトしたXMLファイルをドラック＆ドロップします。

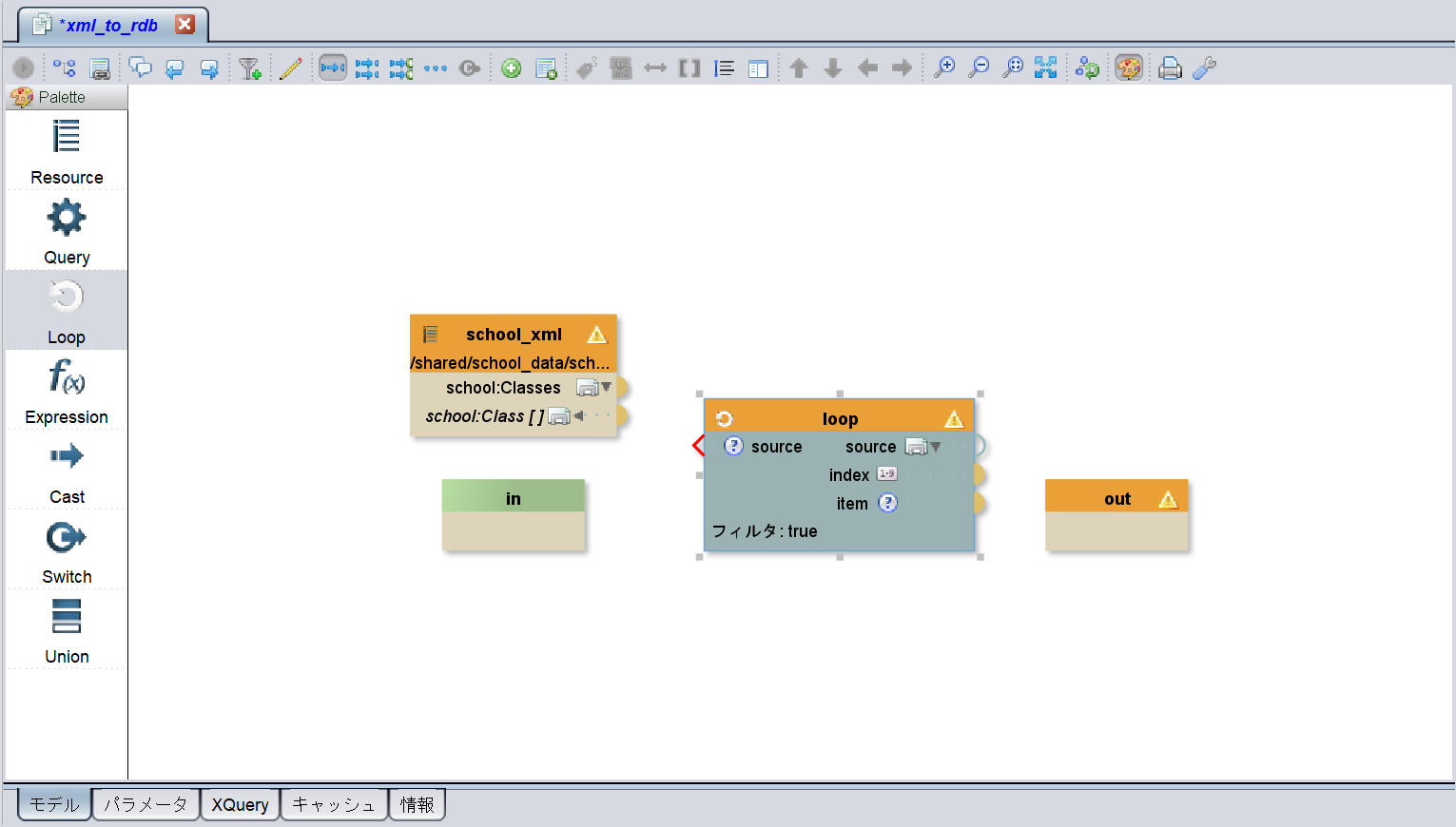

    5. パレット上のLoopアイコンを、先ほどドラック＆ドロップしたXMLオブジェクトの右にドラック＆ドロップします。

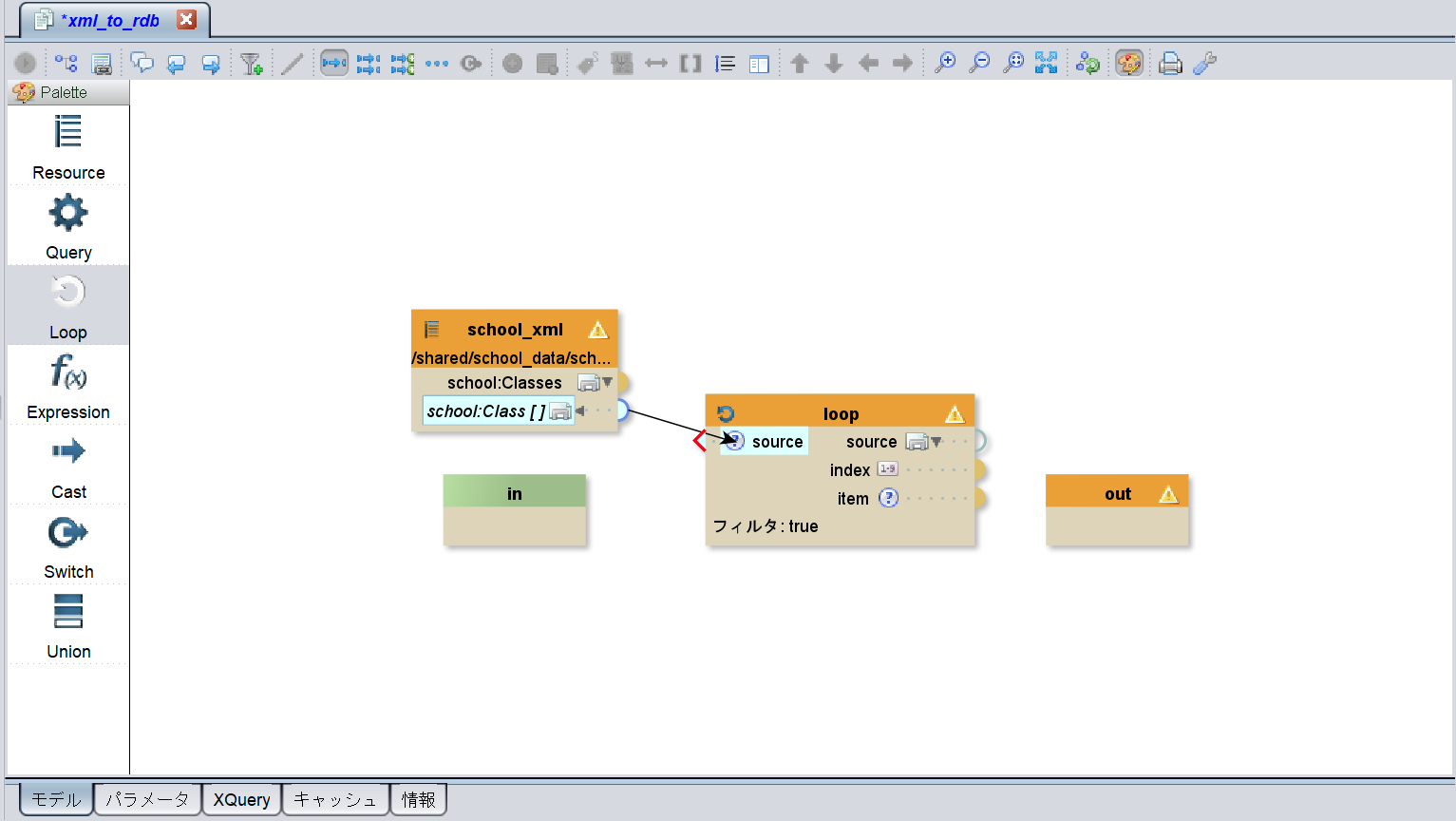

    6. XMLオブジェクト上のschool:Classes[ ]を loopオブジェクト上のsourceにドラック＆ドロップします。

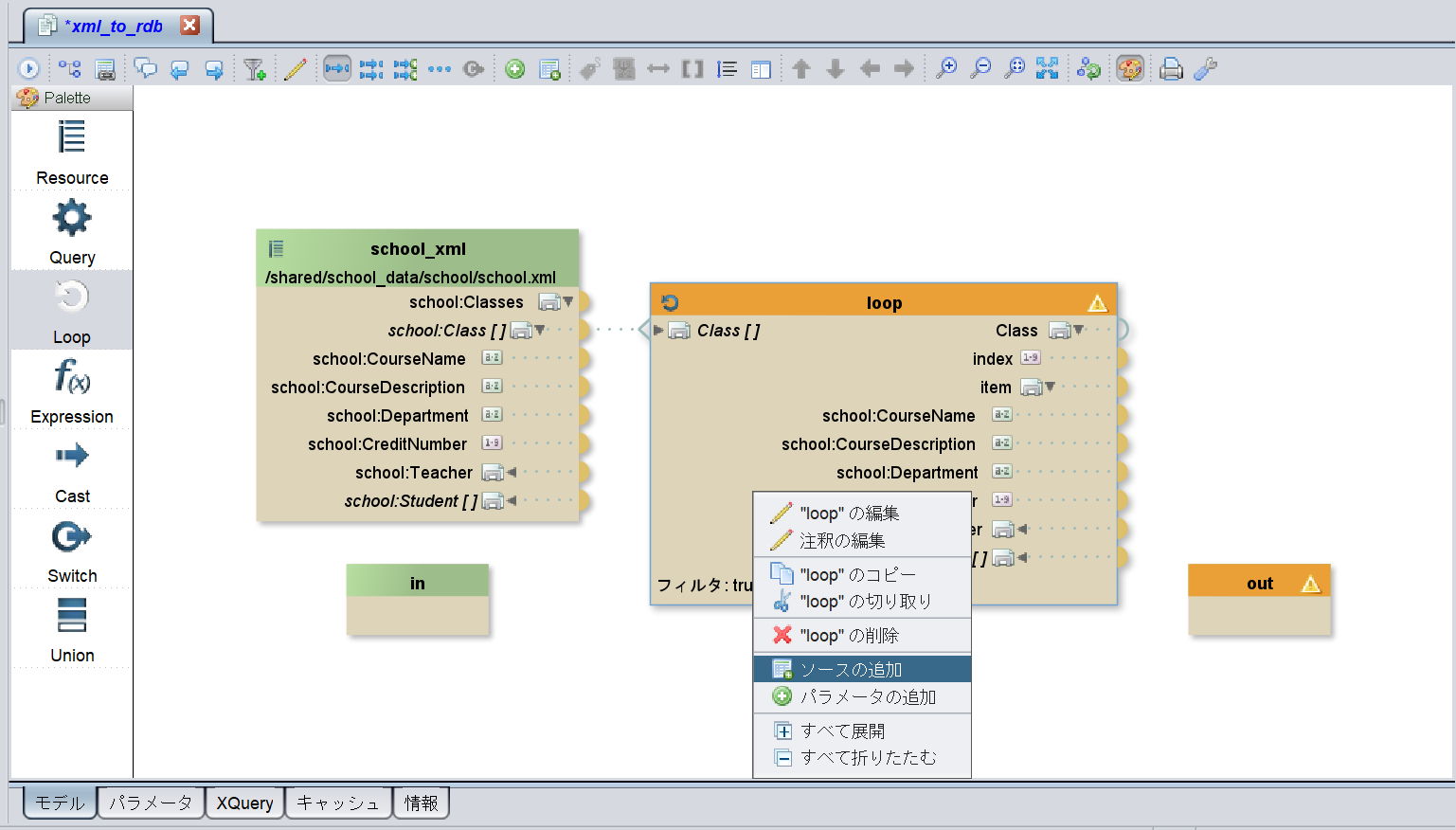

    7. loopオブジェクト上で右クリックし、ソースの追加をクリックします。

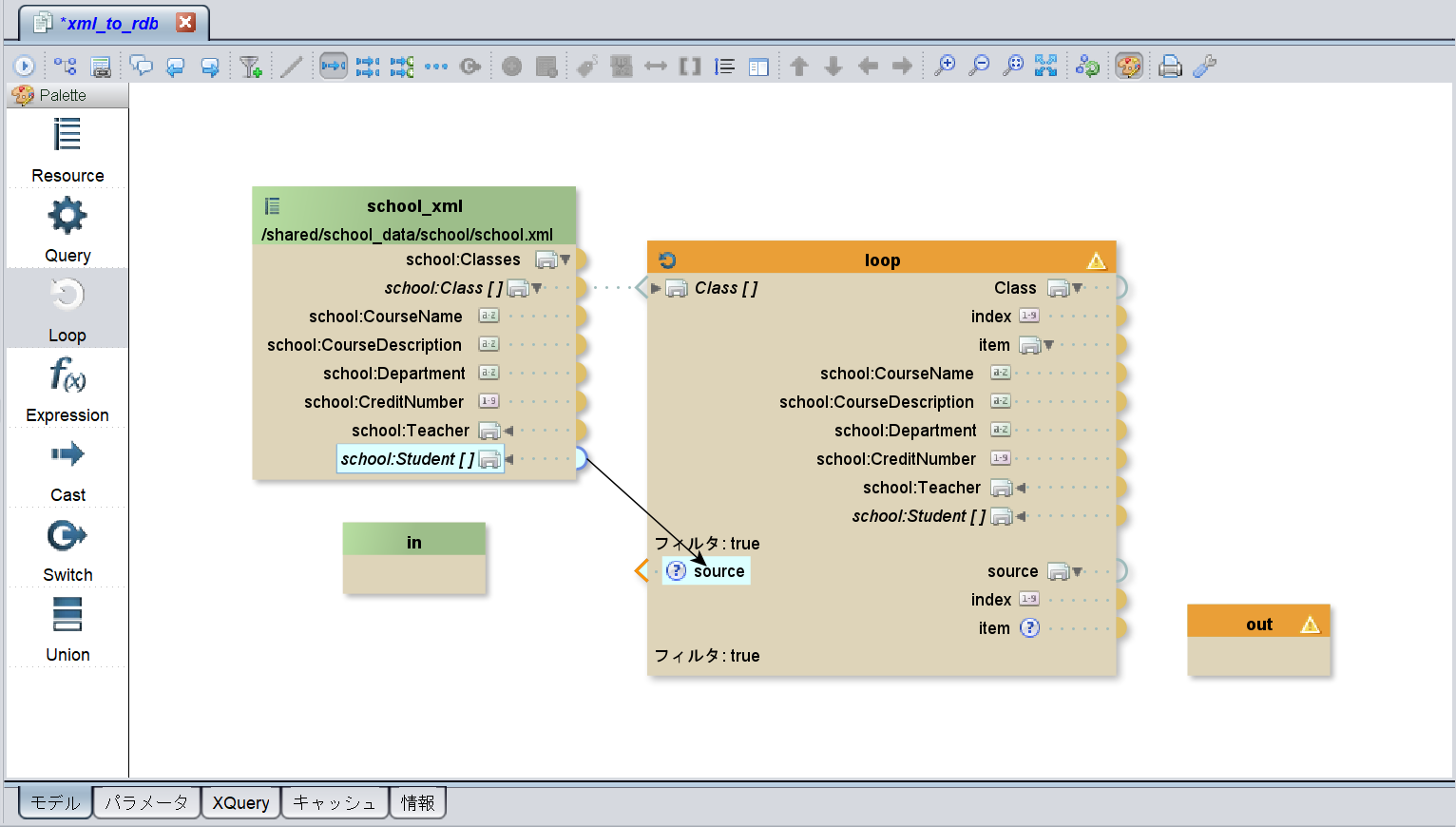

    8. XMLオブジェクト上のschool:Class[ ]を展開し、school:Student[ ]を loopオブジェクト上のsourceにドラック＆ドロップします。

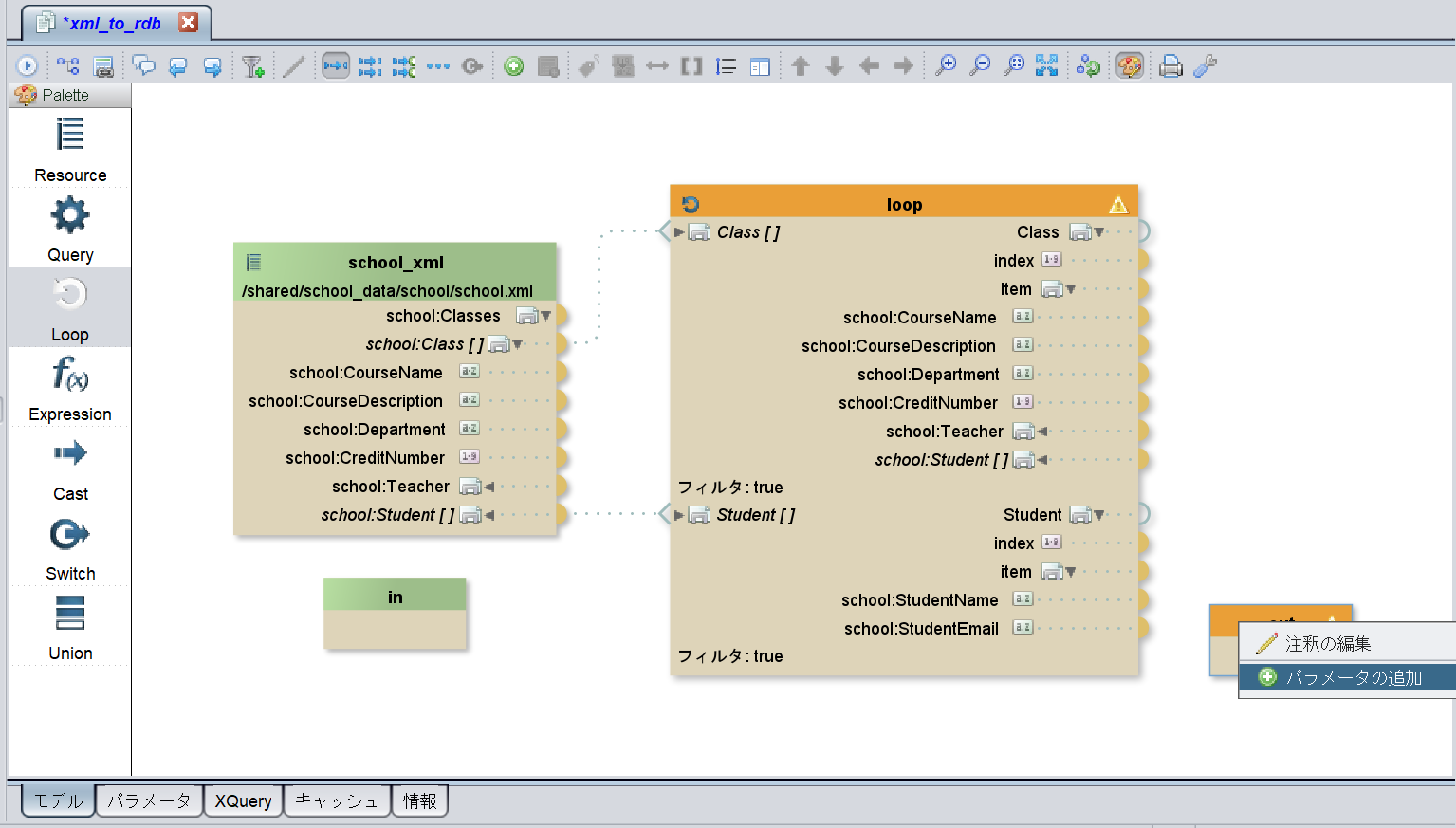

    9. outオブジェクトを右クリックし、パラメータの追加をクリックします。

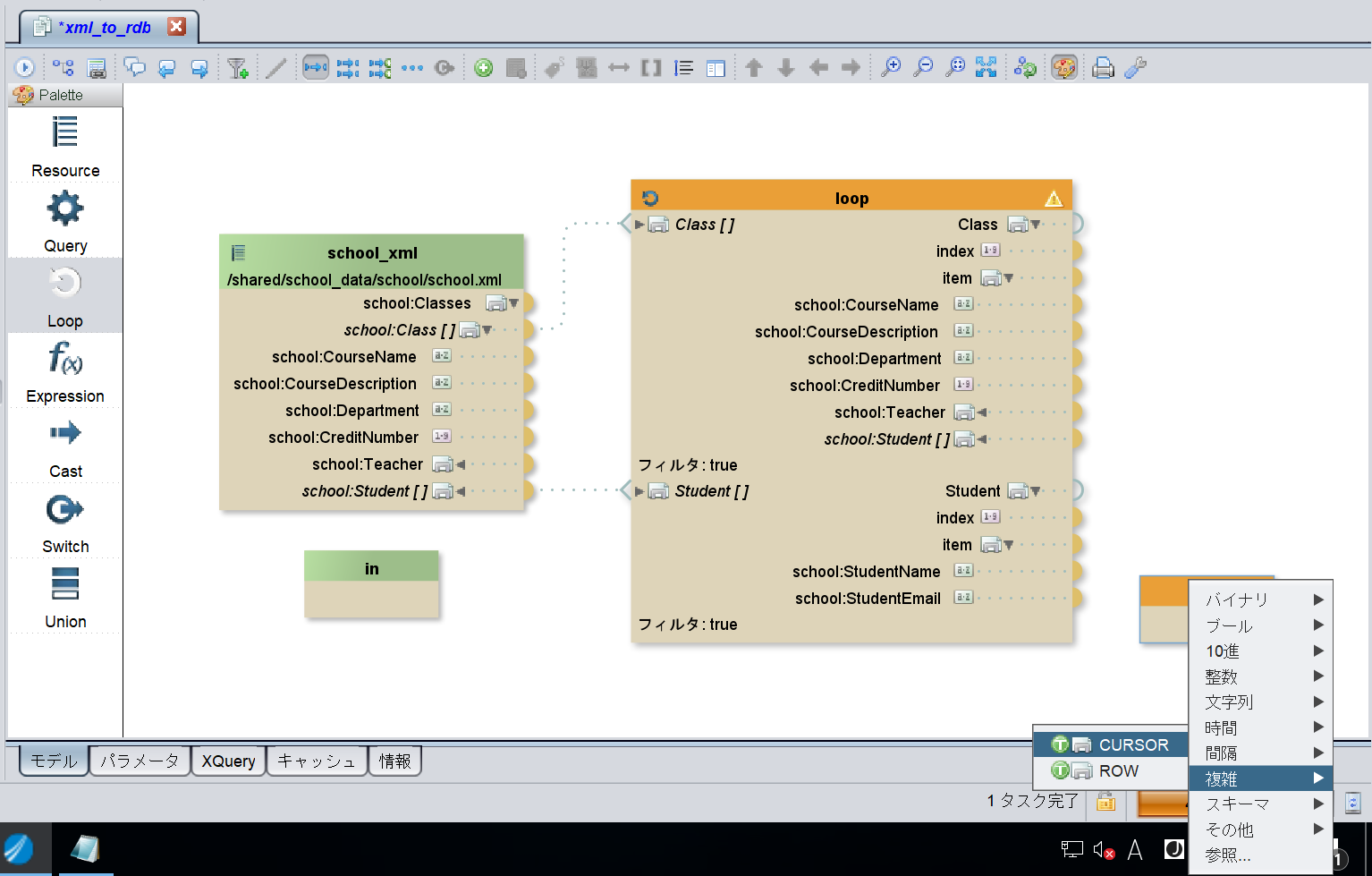

    10. 複雑 ＞ CURSOR をクリックします。その後、パラメータ名を任意の名前に変更します。本手順ではClassListという名前に変更します。


    11. loopオブジェクト上のStudentをoutオブジェクト上のClassList[]へドラック＆ドロップします。この時、パラメータの挿入という表記が出ないように注意してください。パラメータの挿入という表記が出た状態でドラック＆ドロップした場合はドラック＆ドロップしたパラメータを右クリックし、"<パラメータ名>"の削除をクリックして削除してください。

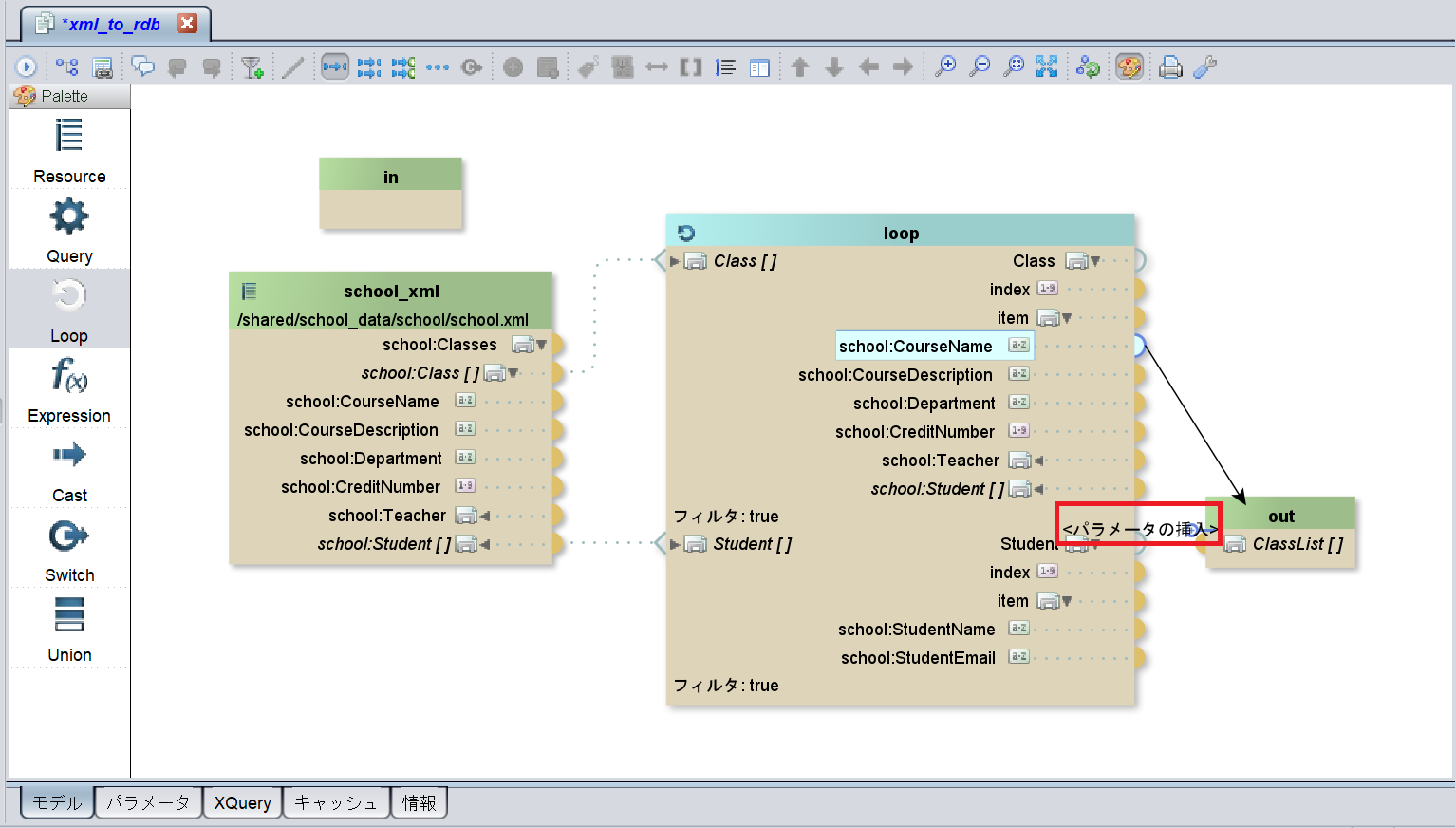

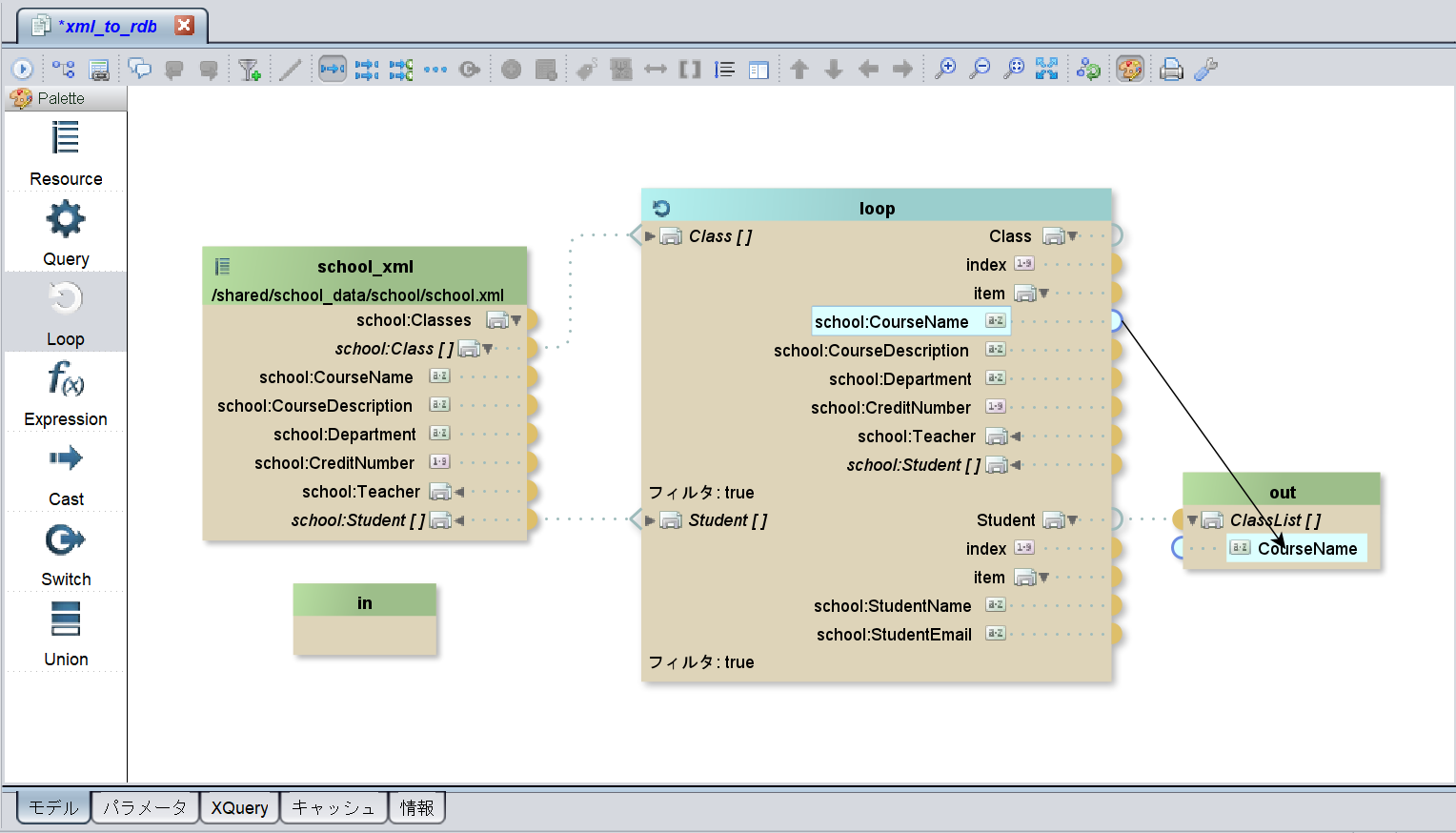

    12. loopオブジェクト上のschool:CourseNameをoutオブジェクト上のClassList[]以外にドラック＆ドロップします。この時、パラメータの挿入という表記が出ていることを確認してください。ClassList[]へドラック＆ドロップしてしまった場合はもう一度手順11を行ってください。

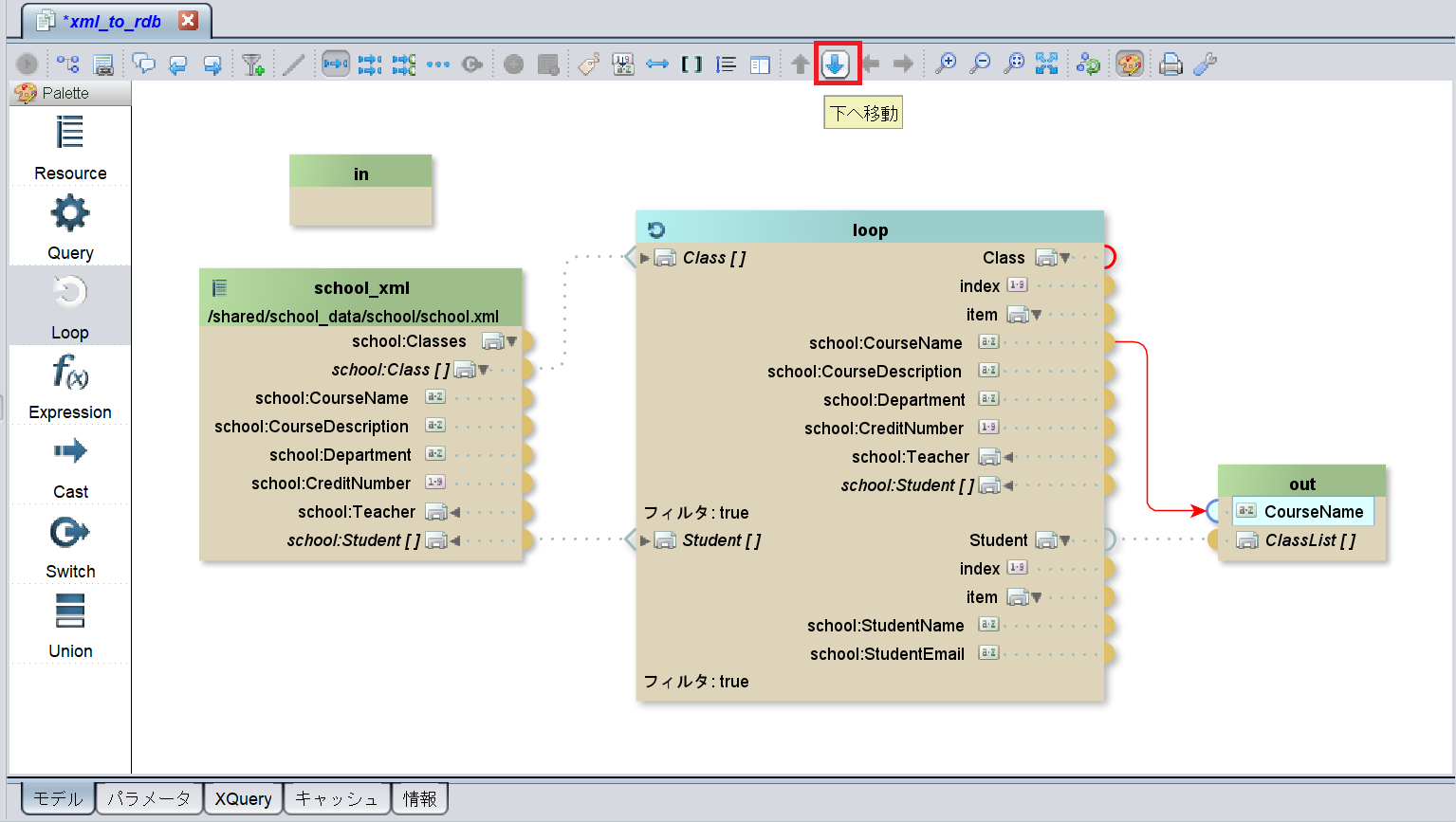

    13. outオブジェクト上のCourseNameをクリックし、ツールバー上の下へ移動アイコンをクリックし、ClassList[]の下へ移動させます。

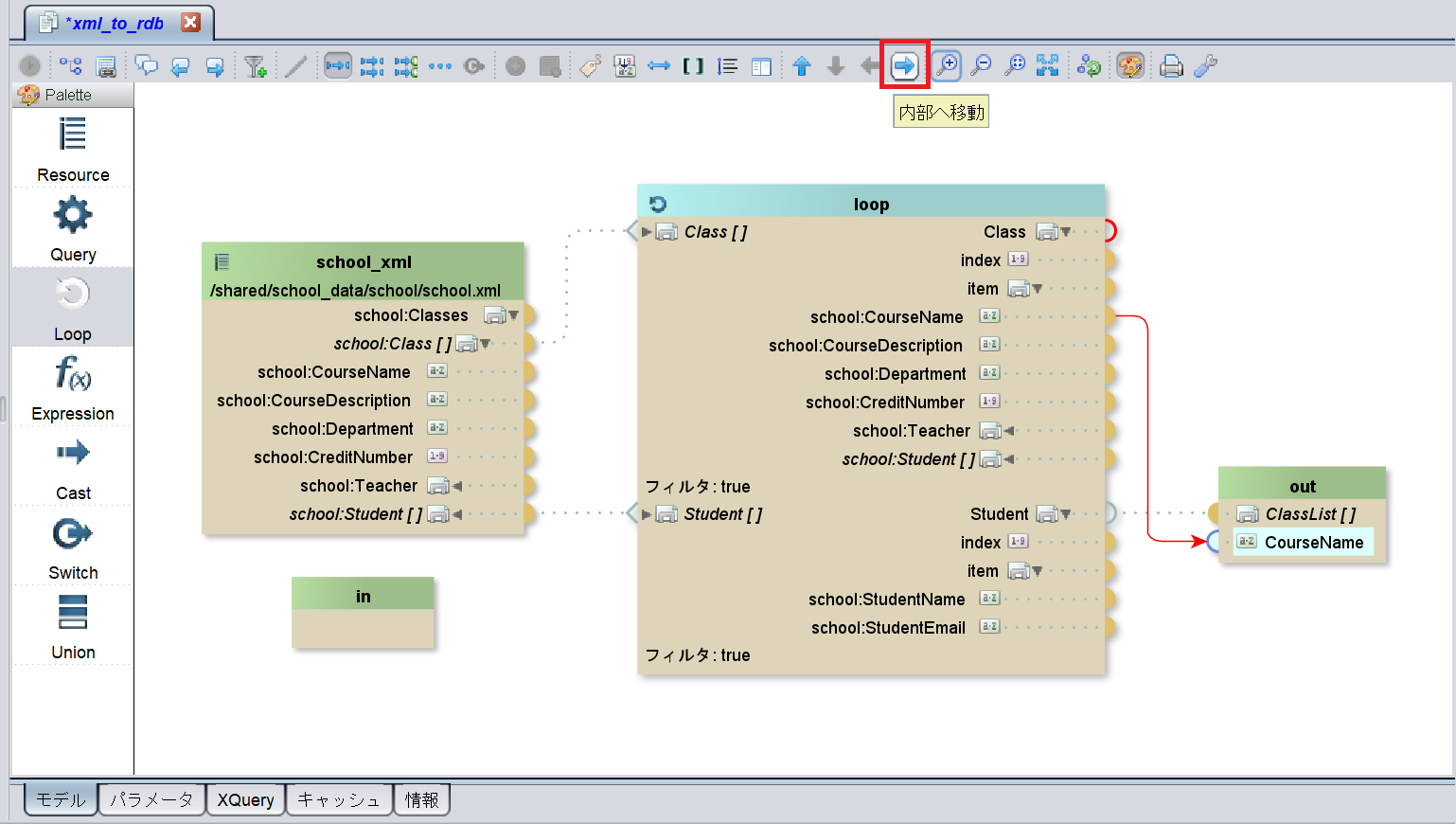

    14. outオブジェクト上のCourseNameが選択された状態で、ツールバー上の内部へ移動アイコンをクリックします。


    15. loopオブジェクト上のschool:CourseNameをoutオブジェクト上のCourseNameにドラック＆ドロップします。この時、パラメータの挿入という表記が出ないように注意してください。

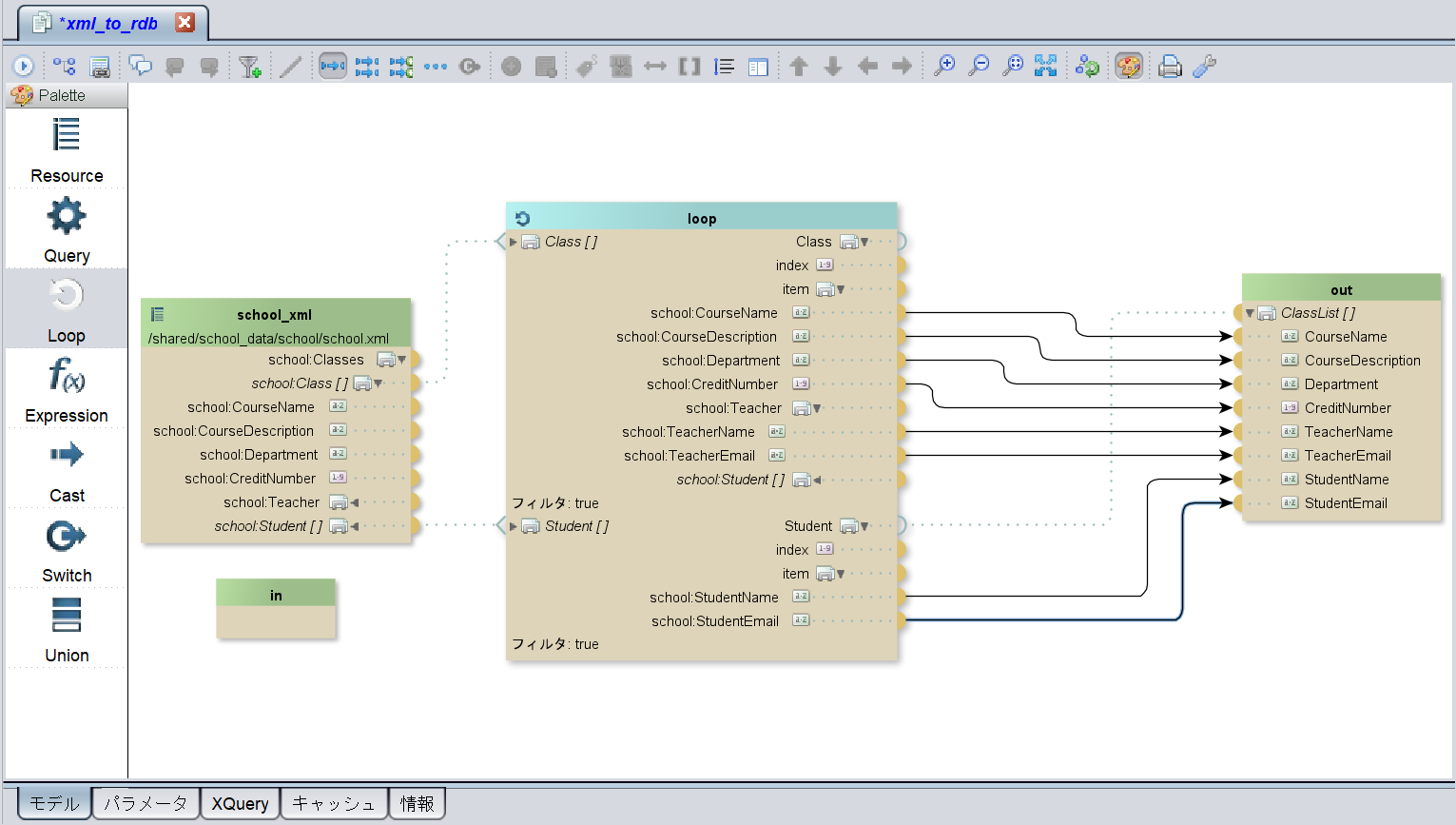

    16. 手順18～21を他のパラメータでも実施します。対象となるパラメータは以下の通りです。

    • school:CourseDescription
    • school:Department
    • school:CreditNumber
    • school:TeacherName（school:Teacherを展開した先にあります）
    • school:TeacherEmail（school:Teacherを展開した先にあります）
    • school:StudentName
    • school:StudentEmail

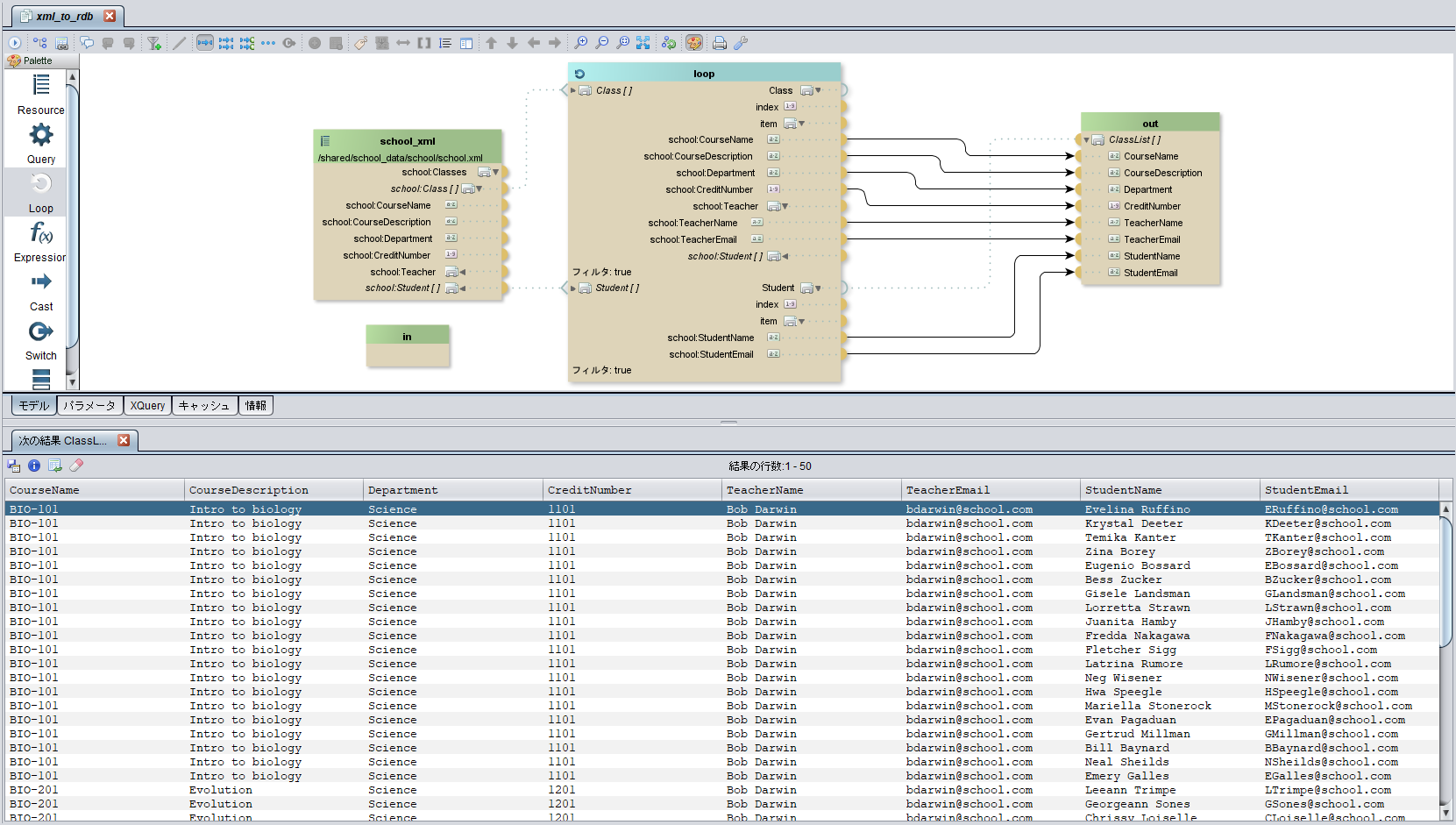

    17. 作成した変換を保存し、ツールバーの実行アイコンをクリックし、結果を確認します。

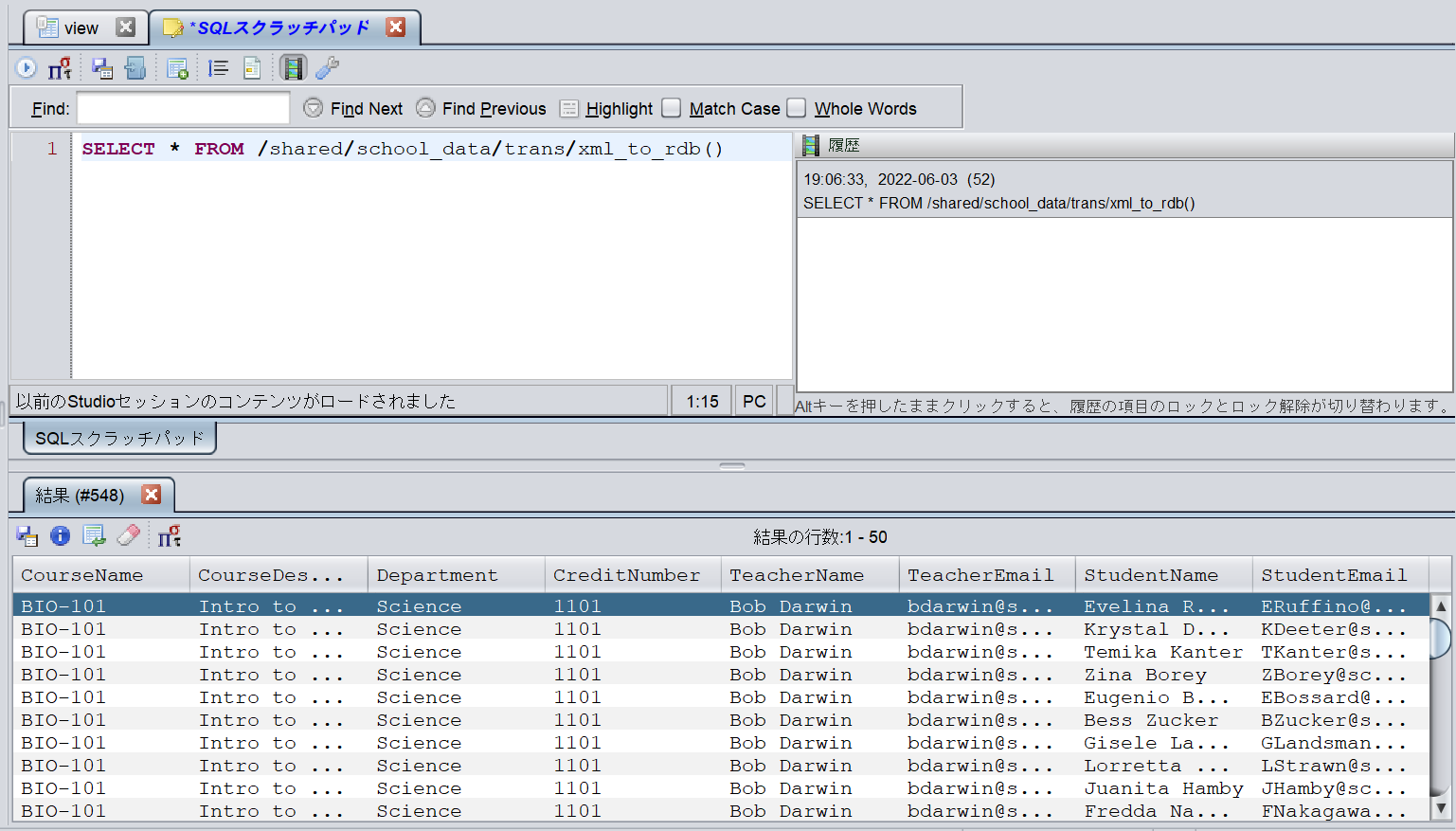

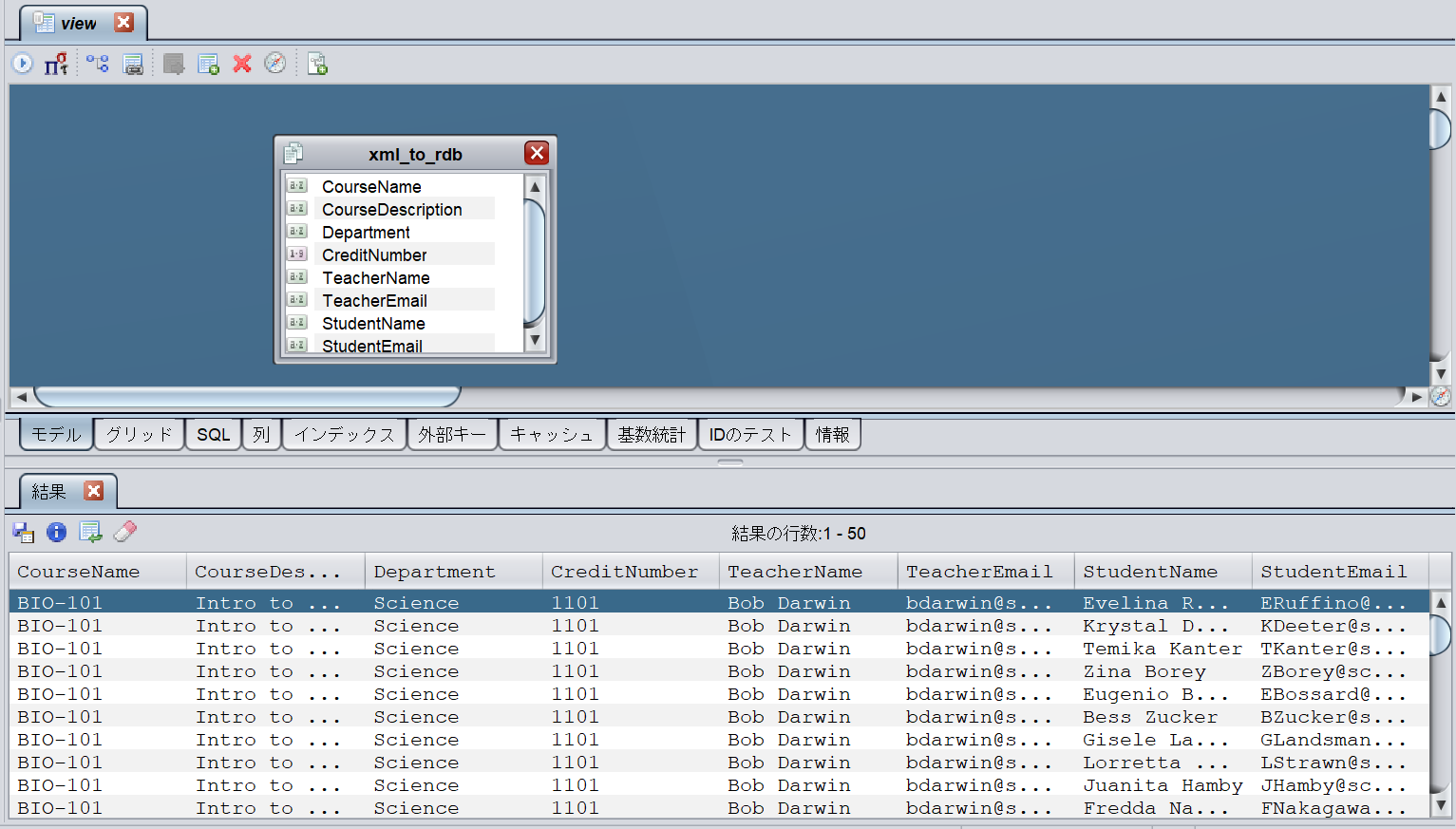

    18. 作成した変換はSQLスクラッチパッドやビュー上でテーブルと同じように扱うことができます。
